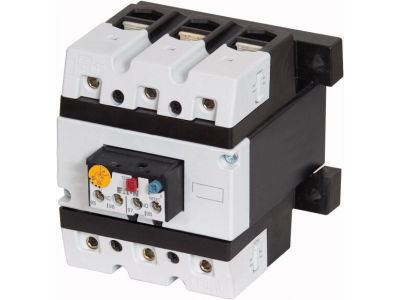

Przekaźnik przeciążeniowy dla DILM80-170, 70-100A, ZB150-100/KK | 278470 Eaton

Alternatywny kod produktu: ZB150-100/KK

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB150-100/KK (symbol 278470) przeznaczony jest do współpracy ze stycznikami serii DILM80-170. Oferuje zakres nastaw prądu 70–100 A, co pozwala precyzyjnie dopasować zabezpieczenie do silników o różnej mocy znamionowej. Dzięki klasie wyzwolenia 10A gwarantuje szybkie odcięcie zasilania w przypadku przeciążenia, ograniczając ryzyko termicznego uszkodzenia uzwojeń. Urządzenie wyposażono w czujnik braku fazy, który zapobiega pracy silnika przy przerwaniu jednej z faz – chroni to przed przeciążeniem pozostałych faz i uszkodzeniem napędu. Napięcie izolacji Ui=1000 V zapewnia wysoką wytrzymałość dielektryczną, a stopień ochrony IP00 umożliwia bezpieczną pracę wewnątrz szaf sterowniczych. Dodatkowo spełnia wymogi ochrony przed dotknięciem palcem zgodnie z EN50274 przy pionowym uruchamianiu od przodu.

• Zakres nastaw prądu 70–100 A: elastyczne dopasowanie do silników o różnych mocach znamionowych.
• Klasa wyzwolenia 10A: szybkie zadziałanie w razie przeciążenia, skuteczna ochrona uzwojeń przed przegrzaniem.
• Czułość na brak fazy: automatyczne wyłączenie przy przerwaniu jednej fazy, zapobiega asynchronicznej pracy i przegrzaniu silnika.
• Napięcie izolacji Ui=1000 V: wysoka wytrzymałość dielektryczna, bezpieczna praca w obwodach o podwyższonym napięciu.
• Stopień ochrony IP00 z zabezpieczeniem przed dotknięciem palcem (EN50274): bezpieczna obsługa w szafach sterowniczych, montaż śrubowy umożliwia trwałe mocowanie.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 część 102. Posiada certyfikat CE i dopuszczenie do użytku na statkach. Urządzenie nadaje się również do ochrony silników przeznaczonych do pracy w strefach zagrożonych wybuchem (EEx).

Zastosowanie

Przekaźnik przeciążeniowy ZB150-100/KK znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników trójfazowych przed skutkami przeciążeń i asymetrii faz.

• Ochrona silników napędowych w maszynach przemysłowych (pompy, wentylatory, sprężarki).
• Instalacje w strefach zagrożonych wybuchem (EEx) – dzięki czułości na brak fazy i odpowiednim charakterystykom.
• Zabezpieczenie silników w systemach automatyki okrętowej – po dopuszczeniu do użytku na statkach.
• Współpraca ze stycznikami serii DILM80-170 w szafach sterowniczych o montażu śrubowym.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu śrubowego na płaskiej powierzchni (np. płycie montażowej szafy sterowniczej). Przekrój przewodów należy dobrać do prądu znamionowego zabezpieczanego silnika. Dokręć śruby momentem zgodnym z dokumentacją producenta. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacyjnych – stopień ochrony IP00 wymaga umieszczenia w obudowie o wyższym IP.

FAQ

• Czy przekaźnik ma podświetlenie lub sygnalizację LED? Nie. Przekaźnik przeciążeniowy ZB150-100/KK nie jest wyposażony w diody sygnalizacyjne. Stan zadziałania można odczytać po mechanicznym wskaźniku resetu (jeśli występuje) lub sprawdzić testerem.
• Jaki jest stopień ochrony IP i czy można go stosować na zewnątrz? Deklarowany stopień ochrony to IP00 – oznacza brak ochrony przed wnikaniem ciał stałych i wody. Urządzenie należy instalować wewnątrz szaf sterowniczych lub rozdzielnic zapewniających odpowiednią osłonę.
• Czy przekaźnik reaguje na brak fazy (asymetrię)? Tak. Urządzenie posiada czujnik wrażliwy na brak fazy, co jest szczególnie ważne przy ochronie silników trójfazowych – zapobiega pracy na dwóch fazach i wynikającemu z tego przegrzaniu.
