Przekaźnik przeciążeniowy dla DILM80-170, 35-50A, ZB150-50 ZB | 278462 Eaton

Alternatywny kod produktu: ZB150-50

Opis i Kluczowe Cechy

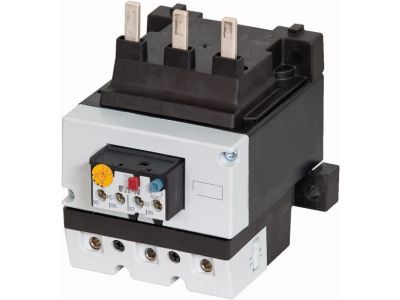

Przekaźnik przeciążeniowy ZB150-50 ZB (nr kat. 278462) przeznaczony do współpracy ze stycznikami z serii DILM80...DILM170 i pochodnymi. Urządzenie oferuje zakres regulacji prądu od 35 do 50 A, co pozwala na precyzyjne dopasowanie do silników o średniej mocy. Wyposażony w jeden styk zwierny (Z) i jeden rozwierny (R) oraz przycisk test/wył. i reset ręczny/automatyczny. Stopień ochrony IP00 – przystosowany do zabudowy w rozdzielnicy.

• Regulacja prądu 35…50 A: umożliwia dokładne ustawienie wartości wyzwalania dla typowych silników w instalacjach przemysłowych, minimalizując ryzyko zbędnych wyłączeń.
• Styki pomocnicze 1 Z + 1 R: jeden styk zwierny do sygnalizacji zadziałania i jeden rozwierny do odcięcia obwodu sterowania – pełna kontrola nad procesem.
• Czułość na zanik fazy: zapewnia ochronę silnika przed pracą niepełnofazową, co zapobiega przegrzaniu i uszkodzeniu uzwojeń.
• Funkcja test/wył. oraz reset ręczny/automatyczny: ułatwia weryfikację działania oraz dostosowanie trybu powrotu do potrzeb procesu technologicznego.
• Wyzwalanie swobodne: mechanizm gwarantujący pewne rozłączenie styków nawet przy zablokowanym przycisku resetu.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 część 102, a także posiada certyfikaty UL i CSA. Urządzenie jest zgodne z dyrektywami Unii Europejskiej i oznaczone znakiem CE. Produkt przeznaczony do montażu w obwodach o napięciu zgodnym z danymi katalogowymi.

Zastosowanie

Przekaźnik przeciążeniowy ZB150-50 ZB służy do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy. Montowany bezpośrednio na styczniku (lub jako element niezależny) znajduje zastosowanie w:

• Ochrona silników w napędach pomp, wentylatorów, sprężarek i przenośników.
• Układy sterowania rozruchem i zatrzymywaniem maszyn w szafach sterowniczych.
• Linie produkcyjne wymagające szybkiej sygnalizacji przeciążenia i automatycznego resetu.
• Modernizacja rozdzielnic – zamiennik dla starszych przekaźników w standardzie instalacji przemysłowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekaźnik przeznaczony jest do montażu bezpośredniego na stycznikach serii DILM80…DILM170 (lub odpowiednikach) – nie wymaga szyny DIN. Przekrój przewodów należy dobrać do prądu obciążenia i zgodnie z dokumentacją producenta. Moment dokręcania zacisków śrubowych – według instrukcji dostarczonej z urządzeniem. Styków nie należy przeciążać prądem przekraczającym wartości znamionowe. Regularnie sprawdzaj działanie przycisku test.

FAQ

• Czy przekaźnik ma podświetlenie lub wbudowaną sygnalizację LED? W standardowym modelu ZB150-50 ZB nie przewidziano podświetlenia. Stan zadziałania można sprawdzić za pomocą przycisku test/wył. oraz styków pomocniczych podłączonych do lampki sygnalizacyjnej.
• Jaki jest stopień ochrony IP? Przekaźnik ma stopień ochrony IP00, co oznacza brak obudowy chroniącej przed pyłem i wilgocią. Urządzenie należy montować w rozdzielnicy o odpowiednim stopniu ochrony (np. IP54 lub wyższym).
• Czy styk zwierny (Z) jest zwierny w stanie spoczynku (NO) czy rozwierny (NC)? Styk oznaczony "Z" to styk zwierny, czyli w stanie normalnym (brak przeciążenia) jest rozwarcie, a po zadziałaniu przekaźnika zwierza się. Styk "R" (rozwierny) w stanie normalnym jest zwarty, a po wyzwoleniu rozwiera się.
