Przekaźnik przeciążeniowy dla DILM80-170, 145-175A, ZB150-175 ZB | 107316 Eaton

Alternatywny kod produktu: ZB150-175

Opis i Kluczowe Cechy

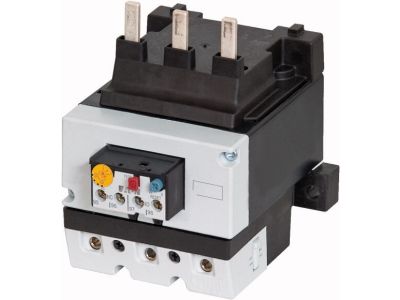

Przekaźnik przeciążeniowy ZB150-175 ZB (nr katalogowy 107316) to specjalistyczne akcesorium przeznaczone do ochrony silników we współpracy ze stycznikami z serii DILM80-170. Zakres nastawczy 145–175 A umożliwia precyzyjne dopasowanie do obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia napędów. Urządzenie oferuje jeden styk zwierny (Z) oraz jeden styk rozwierny (R) do sygnalizacji i sterowania.

• Zakres nastawczy 145–175 A: dokładna ochrona silników przed przeciążeniem w aplikacjach przemysłowych – możliwość regulacji bez użycia narzędzi.
• Styki pomocnicze 1 Z + 1 R: umożliwiają podłączenie sygnalizacji stanu zadziałania oraz realizację prostych układów sterowania.
• Przycisk test/wył. + reset ręczny/automatyczny: wygodne sprawdzenie sprawności przekaźnika oraz wybór trybu powrotu do stanu normalnego po zadziałaniu.
• Wyzwalanie swobodne i czułość na zanik fazy: niezawodne odcięcie obwodu w przypadku utraty jednej fazy lub przeciążenia termicznego, zgodne z wymaganiami IEC/EN 60947.
• Kompatybilność z szeroką gamą styczników: DILM80, DILM95, DILM115, DILM150, DILM170 oraz wersje DILMF, DIULM, SDAINLM – uniwersalne rozwiązanie do jednego systemu.

Zgodność z Normami

Przekaźnik przeciążeniowy ZB150-175 ZB spełnia wymagania norm IEC/EN 60947, VDE 0660, UL i CSA. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Stopień ochrony IP00 – przeznaczony do zabudowy w rozdzielnicy lub szafie sterowniczej.

Zastosowanie

Przekaźnik przeciążeniowy ZB150-175 ZB znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed skutkami przeciążeń i zaniku fazy. Sprawdza się w instalacjach przemysłowych, w automatyce budynkowej oraz w systemach sterowania maszynami.

• Ochrona silników w pompach, wentylatorach i sprężarkach – zabezpiecza przed długotrwałym przeciążeniem termicznym.
• Sterowanie stycznikami w rozdzielnicach głównych i podrozdzielniach – jako element wyzwalający w układzie gwiazda-trójkąt lub bezpośredniego rozruchu.
• Automatyka budynkowa i instalacje HVAC – monitorowanie stanu pracy oraz sygnalizacja awarii w systemach klimatyzacji i wentylacji.
• Linie produkcyjne i przenośniki – integracja z systemami PLC i przekaźnikami pomocniczymi dla zapewnienia bezpieczeństwa maszyn.

Wskazówki Montażowe

Montaż przekaźnika ZB150-175 ZB może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się bezpośrednio do stycznika (montaż bezpośredni) bez potrzeby stosowania dodatkowych szyn TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (min. 2,5 mm² dla typowych zastosowań). Po zamontowaniu sprawdź poprawność działania przycisku test i ustaw tryb resetu (ręczny/automatyczny) stosownie do wymagań instalacji.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Nie, model ZB150-175 ZB nie jest wyposażony w podświetlenie. Sygnalizacja stanu opiera się na położeniu przycisku test/auto oraz stykach pomocniczych.
• Jaki jest stopień ochrony przekaźnika? IP00 – oznacza, że urządzenie nie jest chronione przed wnikaniem pyłu ani wilgoci. Należy je montować w obudowie rozdzielnicy lub szafie sterowniczej o odpowiednim stopniu ochrony.
• Jak działa czułość na zanik fazy? Przekaźnik reaguje na spadek prądu w jednej z faz poniżej wartości progowej (zgodnie z charakterystyką termiczną). W przypadku zaniku fazy następuje wyzwolenie swobodne, czyli rozłączenie obwodu głównego i przełączenie styków pomocniczych.
