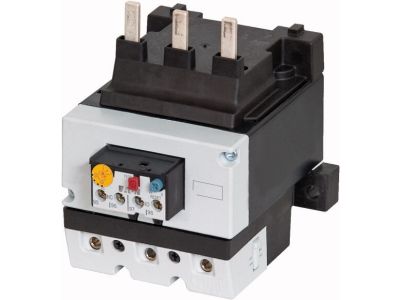

Przekaźnik przeciążeniowy dla DILM80-170, 120-150A, ZB150-150 | 278466 Eaton

Alternatywny kod produktu: ZB150-150

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB150-150 (nr katalogowy 278466) przeznaczony do ochrony silników elektrycznych, montowany bezpośrednio do styczników w zakresie od DILM80 do DILM170. Oferuje regulację prądu w zakresie 120–150 A, co pozwala precyzyjnie dopasować zabezpieczenie do obciążenia znamionowego silnika. Dzięki klasie wyzwolenia 10A gwarantuje szybką reakcję na przeciążenia, minimalizując ryzyko uszkodzenia uzwojeń. Wrażliwość na brak fazy oraz zgodność z normami IEC/EN 60947 i VDE0660 czynią go rozwiązaniem niezawodnym w trudnych warunkach przemysłowych.

• Regulacja prądu 120–150 A: umożliwia dostrojenie zabezpieczenia do konkretnego silnika, eliminując ryzyko zbędnych wyłączeń lub niedostatecznej ochrony.
• Klasa wyzwolenia 10A: szybkie odłączenie w przypadku przeciążenia, co chroni silnik przed przegrzaniem i wydłuża jego żywotność.
• Wrażliwość na brak fazy: wykrywa asymetrię obciążenia – zabezpiecza przed pracą przy uszkodzonej jednej fazie, typową przyczyną uszkodzeń silników.
• Napięcie izolacji Ui 1000 V: wysoka wytrzymałość izolacji, odpowiednia do instalacji w sieciach o podwyższonym napięciu roboczym.
• Montaż śrubowy i zabezpieczenie przed dotykiem (EN50274): trwałe połączenie mechaniczne ze stycznikiem, a przy pionowym uruchamianiu od przodu – ochrona przed przypadkowym dotknięciem części czynnych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE0660 T.102. Posiada dopuszczenie do ochrony silników w wykonaniu przeciwwybuchowym (EEx) oraz dopuszczenie do użytku na statkach, co potwierdza jego przydatność w wymagających środowiskach. Stopień ochrony IP00 – przeznaczony do zabudowy w rozdzielnicy lub obudowie. Urządzenie nosi oznakowanie CE i jest dopuszczone na wszystkich rynkach.

Zastosowanie

Przekaźnik przeciążeniowy ZB150-150 dedykowany jest do zabezpieczania silników trójfazowych w instalacjach przemysłowych, stoczniowych oraz w strefach zagrożonych wybuchem (EEx). Sprawdza się wszędzie tam, gdzie wymagana jest precyzyjna ochrona przed przeciążeniem i asymetrią faz.

• Ochrona silników w pompach, wentylatorach, sprężarkach i taśmociągach w przemyśle.
• Zabezpieczanie silników w instalacjach okrętowych i portowych.
• Stosowanie w strefach Ex (przeciwwybuchowych) – po uprzedniej kwalifikacji do danej grupy i kategorii.
• Współpraca ze stycznikami serii DILM80…DILM170 w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekaźnik montuje się bezpośrednio na styczniku za pomocą połączeń śrubowych – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu. Urządzenie ma stopień ochrony IP00 – musi być zainstalowane w obudowie rozdzielnicy zapewniającej odpowiednią ochronę przed pyłem i wilgocią.

FAQ

• Czy przekaźnik ma podświetlenie lub sygnalizację LED? W podanych danych nie ma informacji o podświetleniu lub diodzie. Urządzenie jest przekaźnikiem przeciążeniowym – jego stan pracy (zadziałanie) można sprawdzić poprzez ręczny test wyzwolenia lub na podstawie wskaźnika mechanicznego.
• Jaki jest stopień ochrony IP? Przekaźnik posiada stopień ochrony IP00. Oznacza to, że wymaga zabudowy w rozdzielnicy lub obudowie zapewniającej ochronę przed dotknięciem i wpływem środowiska. Jednocześnie przy pionowym uruchamianiu od przodu spełnia wymagania EN50274 dotyczące ochrony przed dotknięciem palcem.
• Jak ustawić prąd zadziałania? Zakres regulacji wynosi 120–150 A. Ustawienie dokonuje się za pomocą pokrętła lub śruby regulacyjnej znajdującej się na przedniej części przekaźnika. Zawsze należy ustawić wartość równą (lub nieco wyższą od) prądu znamionowego silnika – szczegółowe instrukcje znajdują się w dokumentacji technicznej.
