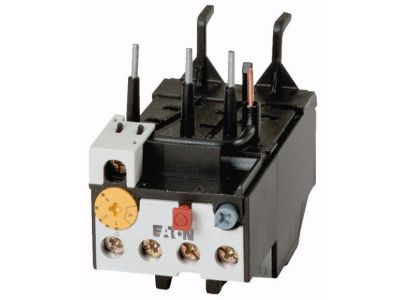

Przekaźnik przeciążeniowy dla DILM17-38, 10-16A, ZB32-16 DILM | 278452 Eaton

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Eaton ZB32-16 to profesjonalny aparat ochronny zaprojektowany do współpracy ze stycznikami serii DILM. Urządzenie oferuje zakres nastawy prądu wyzwalającego od 10 do 16 Amperów, co pozwala na precyzyjne zabezpieczenie silników elektrycznych przed skutkami przeciążeń termicznych. Kluczową funkcjonalnością jest wbudowana czułość na zanik fazy, działająca zgodnie z rygorystycznymi normami IEC/EN 60947 oraz VDE0660 T.102. Dzięki temu, w przypadku asymetrii zasilania, przekaźnik odłącza obwód sterowania, chroniąc uzwojenia silnika przed nieodwracalnym uszkodzeniem. Znamionowe napięcie izolacji wynoszące 690V AC (Ui) umożliwia bezpieczną pracę w rozbudowanych sieciach przemysłowych, a klasa wyzwolenia 10A zapewnia optymalny czas reakcji dla standardowych aplikacji napędowych.

Zgodność z Normami

Produkt został zaprojektowany z myślą o globalnych rynkach i najbardziej wymagających środowiskach pracy. Spełnia następujące standardy:

• IEC/EN 60947: Międzynarodowa norma dla aparatury niskonapięciowej, gwarantująca powtarzalność parametrów ochronnych.
• Ochrona EEx: Przekaźnik nadaje się do ochrony silników pracujących w strefach zagrożonych wybuchem, co jest kluczowe w przemyśle chemicznym i petrochemicznym.
• Certyfikacja Morska: Urządzenie posiada dopuszczenia do użytku na statkach, co potwierdza jego odporność na wibracje i trudne warunki korozyjne.
• EN50274: Gwarantuje bezpieczeństwo przed dotknięciem palcem przy pionowym uruchamianiu od przodu, co podnosi standard BHP w miejscu pracy.

Zastosowanie

Przekaźnik ZB32-16 jest dedykowany do ochrony silników klatkowych w szerokim spektrum aplikacji przemysłowych. Doskonale sprawdza się w sterowaniu pompami, wentylatorami, przenośnikami taśmowymi oraz maszynami obróbczymi. Dzięki możliwości bezpośredniego montażu na stycznikach DILM17, DILM25, DILM32 oraz DILM38, pozwala na oszczędność miejsca w szafie sterowniczej i skrócenie czasu prefabrykacji układów rozruchowych typu gwiazda-trójkąt lub bezpośredniego załączania.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i może być realizowany na dwa sposoby: bezpośrednio pod stycznikiem (wykorzystując dedykowane zaciski wtykowe) lub jako samodzielna jednostka przy użyciu podstawy do oddzielnego montażu na szynie DIN. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować zalecany moment obrotowy dla zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania styków.
• Pozycja montażowa: Przy pionowym montażu od przodu zachowany zostaje stopień ochrony IP20 oraz pełne zabezpieczenie przed dotknięciem części pod napięciem.
• Nastawa prądu: Pokrętło nastawcze powinno być ustawione dokładnie na wartość prądu znamionowego silnika (In) odczytaną z tabliczki znamionowej.

FAQ

1. Czy przekaźnik ZB32-16 może pracować z silnikami w strefach ATEX?
Tak, urządzenie posiada odpowiednie dopuszczenia do ochrony silników typu EEx, co pozwala na jego stosowanie w aplikacjach o podwyższonym rygorze bezpieczeństwa przeciwwybuchowego.

2. Jaki jest stopień ochrony tego urządzenia?
Przekaźnik posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

3. Czy urządzenie wymaga dodatkowego zasilania?
Nie, przekaźnik jest urządzeniem pasywnym, zasilanym bezpośrednio z obwodu głównego silnika, a jego styki pomocnicze służą do przerwania obwodu cewki stycznika.
