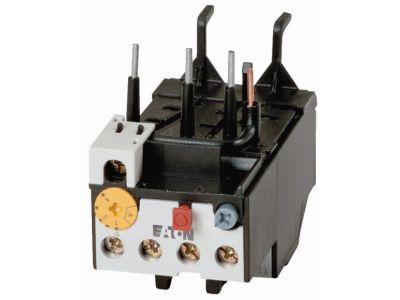

Przekaźnik przeciążeniowy dla DILM17-38, 0,6-1,0A, ZB32-1 ZB | 278446 Eaton

Alternatywny kod produktu: ZB32-1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB32-1 ZB (nr kat. 278446) przeznaczony do ochrony silników współpracujących ze stycznikami serii DILM17-38. Oferuje zakres nastaw prądu 0,6–1,0 A, co pozwala precyzyjnie dobrać zabezpieczenie do mocy odbiornika. Wyposażony w styki pomocnicze: 1 zwierny (Z) i 1 rozwierny (R), umożliwiające sygnalizację i sterowanie.

• Zakres nastaw prądu 0,6–1,0 A: Umożliwia precyzyjne ustawienie wartości wyzwalania, dopasowanej do prądu znamionowego chronionego silnika, co minimalizuje ryzyko uszkodzeń w wyniku przeciążenia.
• Styki pomocnicze 1Z + 1R: Zapewniają sygnalizację stanu zadziałania oraz możliwość przekazania sygnału do układu sterowania (np. PLC lub stycznika).
• Czułość na zanik fazy: Reaguje na brak jednej z faz, chroniąc silnik przed pracą niepełnofazową i ewentualnym przegrzaniem.
• Przycisk test/wył. oraz reset ręczny/automatyczny: Ułatwiają sprawdzenie działania urządzenia oraz ponowne uzbrojenie po zadziałaniu – wybór trybu pracy w zależności od potrzeb instalacji.
• Montaż bezpośredni do styczników DILM17-38: Pozwala na szybki i pewny montaż bez konieczności stosowania dodatkowych uchwytów, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947, VDE 0660 (w tym część 102), a także posiada certyfikaty UL i CSA, co potwierdza jego bezpieczeństwo i zgodność z międzynarodowymi standardami w zakresie ochrony silników.

Zastosowanie

Przekaźnik przeciążeniowy ZB32-1 ZB stosowany jest w układach sterowania i ochrony silników elektrycznych w przemyśle oraz automatyce budynkowej.

• Ochrona silników przed przeciążeniem i zanikiem fazy w stycznikach serii DILM17, DILM25, DILM32, DILM38 oraz innych kompatybilnych (DIULM, SDAINLM).
• Współpraca z przekaźnikami czasowymi, sterownikami PLC lub systemami automatyki do sygnalizacji stanu awaryjnego.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych wymagających kompaktowej i niezawodnej ochrony termicznej.
• Zastosowanie w instalacjach, gdzie wymagany jest wybór trybu resetowania (ręczny/automatyczny) w zależności od charakteru pracy.

Wskazówki Montażowe

Przekaźnik montuje się bezpośrednio na styczniku (np. DILM17-38). Przed montażem bezwzględnie odłącz napięcie. Wszystkie czynności wykonuj wyłącznie personel z uprawnieniami SEP. Dokręcaj śruby zgodnie z zaleceniami producenta (wartość momentu podana w dokumentacji technicznej). Przekrój przewodów dobierz do obciążenia i obowiązujących norm. Nieużywane przewody należy bezpiecznie zaizolować.

FAQ

• Czy przekaźnik ma podświetlenie/LED? Nie, przekaźnik nie jest wyposażony w diodę sygnalizacyjną. Stan zadziałania wskazywany jest mechanicznie przez przycisk test/wyłączenie oraz położenie dźwigni resetu.
• Jaki jest stopień ochrony? IP20 – ochrona przed dostępem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. Przeznaczony do montażu w suchym otoczeniu, wewnątrz rozdzielnicy.
• Jaki jest tryb pracy styków pomocniczych? Styk Z (zwierny) jest normalnie otwarty, styk R (rozwierny) normalnie zamknięty. Po zadziałaniu przekaźnika styk Z zwiera się, a styk R rozwiera, co umożliwia sygnalizację lub odcięcie obwodu sterowania.
