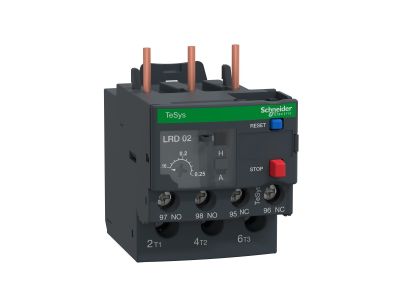

Przekaźnik przeciążeniowy cieplny TeSys LRD 0,16-0,25A zaciski skrzynkowe | LRD02 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy cieplny TeSys LRD02 (symbol LRD02) przeznaczony do zabezpieczania odbiorników przed skutkami przeciążenia. Dzięki zakresowi prądowemu 0,16-0,25 A idealnie nadaje się do ochrony silników elektrycznych małej mocy. Wyposażony w zaciski skrzynkowe, które zapewniają pewne i trwałe połączenie przewodów bez ryzyka poluzowania.

• Zakres prądowy 0,16-0,25 A: dedykowana ochrona silników o małym poborze prądu – precyzyjne dobranie do konkretnego odbiornika eliminuje ryzyko zbędnych wyłączeń.
• Zaciski skrzynkowe: bezpieczne, śrubowe połączenie przewodów – łatwy montaż i wysoka niezawodność styku nawet w warunkach wibracji.
• Konstrukcja cieplna (bimetaliczna): niezawodna, pasywna ochrona – nie wymaga zewnętrznego zasilania, reaguje wyłącznie na rzeczywisty prąd płynący w obwodzie.
• Kompaktowa obudowa: montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Współpraca ze stycznikami TeSys: łatwe łączenie w zestawy rozruchowe – uproszczenie okablowania i optymalizacja układów sterowania.

Zgodność z Normami

Przekaźnik LRD02 jest zgodny z wymaganiami odpowiednich norm europejskich oraz posiada oznaczenie CE. Producent zapewnia, że urządzenie spełnia standardy bezpieczeństwa obowiązujące w Unii Europejskiej. W celu uzyskania szczegółowych informacji dotyczących konkretnych norm prosimy o kontakt z producentem lub dystrybutorem.

Zastosowanie

Przekaźnik przeciążeniowy cieplny LRD02 znajduje zastosowanie przede wszystkim w układach zabezpieczenia silników oraz innych odbiorników o małym poborze prądu. Jego główne obszary zastosowania to:

• Ochrona silników wentylatorów, pomp małej mocy i napędów pomocniczych przed przeciążeniem.
• Sterowanie i zabezpieczenie obwodów oświetleniowych oraz transformatorów o niskim prądzie znamionowym.
• Element zestawów rozruchowych do silników (w połączeniu ze stycznikiem TeSys) – kompleksowa ochrona i sterowanie w jednej obudowie.
• Automatyka budynkowa – ochrona siłowników, zaworów i innych urządzeń wykonawczych przed zbyt wysokim prądem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego LRD02 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego obwodu. Zaciski skrzynkowe dokręcać momentem zgodnym z dokumentacją producenta – zalecany moment dokręcania znajduje się w karcie katalogowej.

FAQ

• Jaki jest zakres prądowy przekaźnika LRD02? Zakres prądowy wynosi 0,16-0,25 A. Jest to zakres nastawczy – urządzenie reaguje na prąd w tej wartości, zabezpieczając odbiornik przed przeciążeniem.
• Czy przekaźnik LRD02 wymaga zewnętrznego zasilania? Nie, jest to przekaźnik cieplny (bimetaliczny) działający pasywnie – nie potrzebuje dodatkowego napięcia. Jego styki przełączają się pod wpływem nagrzania bimetalów spowodowanego przepływającym prądem.
• Jakie zaciski posiada przekaźnik LRD02? Wyposażony jest w zaciski skrzynkowe (śrubowe) przeznaczone do przewodów miedzianych. Zapewniają one bezpieczne i trwałe połączenie, odporne na wibracje.
