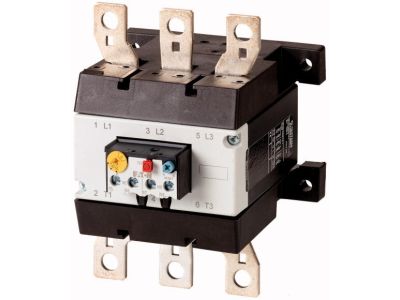

Przekaźnik przeciążeniowy 95- 25A, Z5-125/FF225A Z5 | 139574 Eaton

Alternatywny kod produktu: Z5-125/FF225A

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy 95-25A (symbol 139574) z serii Z5-125/FF225A Z5 przeznaczony jest do zabezpieczania silników elektrycznych przed przeciążeniem i zanikiem fazy. Dzięki nastawialnemu zakresowi prądowemu 95-25 A oraz klasie wyzwolenia 10A zapewnia precyzyjną ochronę przed przegrzaniem uzwojeń. Urządzenie może być montowane bezpośrednio na stycznikach DILM185A-DILM225A lub jako samodzielny element w szafie sterowniczej. Napięcie izolacji Ui 1000V gwarantuje wysoką wytrzymałość dielektryczną w instalacjach przemysłowych.

• Zakres nastawczy prądu 95-25 A: Umożliwia dopasowanie przekaźnika do znamionowego prądu silnika, minimalizując ryzyko zbędnych wyłączeń i uszkodzeń termicznych.
• Klasa wyzwolenia 10A: Szybkie zadziałanie w przypadku przeciążenia, skutecznie chroniące silnik przed przegrzaniem i przedwczesnym zużyciem izolacji.
• Napięcie izolacji Ui 1000V: Wysoka odporność na przepięcia, zapewniająca bezpieczną pracę w trudnych warunkach przemysłowych.
• Wrażliwość na brak fazy (zgodnie z IEC/EN 60947, VDE0660 T.102): Natychmiastowa reakcja na zanik lub asymetrię napięcia w obwodzie silnika, chroniąca go przed pracą na dwóch fazach.
• Bezpośredni montaż na stycznikach DILM185A-DILM225A: Oszczędność miejsca w rozdzielnicy oraz uproszczenie okablowania dzięki dedykowanym zaciskom mocującym. Możliwe również indywidualne posadowienie.

Zgodność z Normami

Przekaźnik przeciążeniowy 95-25A spełnia wymagania norm IEC/EN 60947 oraz VDE0660 T.102 (wrażliwość na brak fazy). Dodatkowa pokrywa zacisków zapewnia ochronę przed dotknięciem zgodną z EN50274. Urządzenie posiada certyfikację CE i może być stosowane na rynkach europejskich oraz globalnych.

Zastosowanie

Przekaźnik przeciążeniowy Z5-125/FF225A Z5 znajduje zastosowanie w układach sterowania i zabezpieczania silników trójfazowych o prądzie znamionowym w zakresie 95-25 A. Sprawdza się szczególnie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i utratą fazy.

• Zabezpieczanie silników pomp, wentylatorów i sprężarek w systemach HVAC i wodociągowych.
• Ochrona napędów w maszynach produkcyjnych, obrabiarkach i przenośnikach taśmowych.
• Współpraca ze stycznikami dużej mocy w rozdzielnicach głównych i podrozdzielniach.
• Automatyka budynkowa – zabezpieczenie silników wind, bram przemysłowych i klimatyzatorów.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się bezpośrednio na styczniku DILM185A-DILM225A za pomocą zintegrowanych zacisków lub jako element samodzielny – wówczas należy zastosować odpowiednie podstawy montażowe (zgodnie z dokumentacją producenta). Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu obciążenia. Moment dokręcania śrub zacisków oraz wymagany moment dokręcania dla połączeń głównych należy sprawdzić w karcie katalogowej producenta. Po montażu zaleca się przeprowadzić próbę działania w warunkach bezpiecznego napięcia.

FAQ

• Jak ustawić prąd wyzwalania przekaźnika? Przekręcając pokrętło regulacji w zakresie 95-25 A ustaw wartość odpowiadającą prądowi znamionowemu silnika. Zalecamy dokonanie nastawy przy odłączonym napięciu i sprawdzenie multimetrem.
• Jaki jest stopień ochrony przekaźnika? Podstawowy stopień ochrony wynosi IP00. Po zamontowaniu dodatkowej pokrywy zacisków uzyskuje się ochronę przed dotknięciem palcami zgodną z EN50274 – urządzenie jest wtedy bezpieczne w typowej szafie sterowniczej.
• Czy przekaźnik reaguje na brak fazy? Tak, jest wyposażony w układ wrażliwy na brak fazy (asymetrię) zgodny z IEC/EN 60947 i VDE0660 T.102. W przypadku zaniku jednej z faz lub zbyt dużej asymetrii napięcia przekaźnik wyłącza silnik, zapobiegając jego uszkodzeniu.
