Przekaźnik przeciążeniowy 6-25A ochrona silnika S0, Class 10, montaż na styczniku | 3RB3026-1QE0 Siemens

Alternatywny kod produktu: 3RB30261QE0

Opis i Kluczowe Cechy

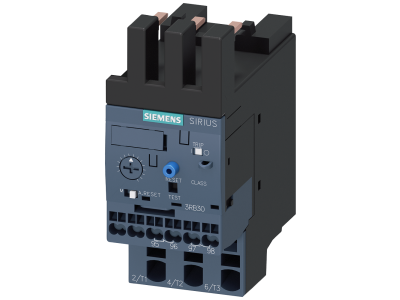

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3026-1QE0 przeznaczony do ochrony silników elektrycznych w zależności od prądu i temperatury. Urządzenie oferuje zakres nastawczy prądu 6–25 A oraz klasę wyzwalania Class 10, co pozwala na skuteczną ochronę zarówno przy normalnym, jak i ciężkim rozruchu. Dzięki niskiej stracie mocy przekłada się na mniejsze nagrzewanie szafy sterowniczej i wyższą efektywność energetyczną. Przekaźnik został zaprojektowany do montażu bezpośrednio na styczniku, co upraszcza instalację i oszczędza miejsce w rozdzielnicy.

• Zakres nastawczy prądu 6–25 A: Szeroki zakres regulacji umożliwia obsługę wielu typów silników jednym przekaźnikiem, redukując potrzebę magazynowania różnych wariantów.
• Klasa wyzwalania Class 10: Zapewnia terminowe wyłączenie w przypadku przeciążenia, chroniąc silnik przed przegrzaniem nawet podczas ciężkiego rozruchu.
• Ochrona przed asymetrią faz i zanikiem fazy: Wykrywa nieprawidłowe warunki zasilania, zapobiegając uszkodzeniom silnika wynikającym z niesymetrii lub braku jednej fazy.
• Niska strata mocy: Zmniejsza ilość wydzielanego ciepła, co obniża temperaturę w szafie sterowniczej i wydłuża żywotność pozostałych komponentów.
• Montaż bezpośrednio na styczniku: Oszczędność miejsca i uproszczona instalacja – przekaźnik stanowi zintegrowany element systemu SIRIUS.

Zgodność z Normami

Przekaźnik przeciążeniowy Siemens 3RB3026-1QE0 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania w instalacjach na całym świecie. Ponadto urządzenie jest przystosowane do pracy w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX. Certyfikat CE gwarantuje zgodność z obowiązującymi standardami bezpieczeństwa w Unii Europejskiej.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RB3026-1QE0 znajduje zastosowanie w szerokiej gamie układów napędowych, gdzie kluczowe jest niezawodne zabezpieczenie silników przed skutkami przeciążeń i asymetrii zasilania.

• Ochrona silników w maszynach przemysłowych – pompy, wentylatory, sprężarki, przenośniki.
• Zabezpieczenie napędów w automatyce budynkowej – systemy HVAC, windy, bramy.
• Stosowanie w instalacjach stref zagrożonych wybuchem (ATEX), np. w zakładach chemicznych, rafineriach czy młynach.
• Integracja z układami sterowania PLC i stycznikami w rozdzielnicach jako kompletny system ochrony silnika.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do montażu bezpośredniego na styczniku (rozmiar S0) – sposób mocowania oraz moment dokręcania śrub należy dostosować do zaleceń Siemens. Przekrój przewodów przyłączeniowych dobrać do prądu nastawionego w przekaźniku, uwzględniając warunki środowiskowe. W przypadku wersji z przyłączem śrubowym zaleca się używanie kalibrowanego klucza dynamometrycznego.

FAQ

• Jaki jest zakres nastawczy prądu w tym przekaźniku? Zakres nastawczy wynosi 6–25 A, co pozwala dopasować zabezpieczenie do konkretnego silnika.
• Czy przekaźnik chroni przed zanikiem fazy? Tak – urządzenie wykrywa asymetrię faz oraz całkowity zanik którejkolwiek z faz, zapewniając kompleksową ochronę silnika.
• Jaką klasę wyzwalania ma model 3RB3026-1QE0? Klasa wyzwalania to Class 10, co oznacza, że przekaźnik wyłączy silnik w ciągu 10 sekund przy prądzie 7,2-krotności nastawy – odpowiedni do normalnego i ciężkiego rozruchu.
