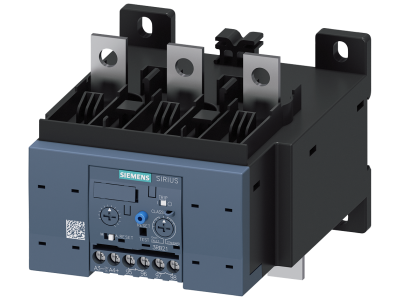

Przekaźnik przeciążeniowy 50-200A, wlk. S6, klasa 5..30 montowany na głównym obwodzie stycznika | 3RB2153-4FC2 Siemens

Alternatywny kod produktu: 3RB21534FC2

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens 3RB2153-4FC2 to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony silników elektrycznych przed przeciążeniem termicznym. Oferuje zakres nastaw prądu od 50 do 200 A, co pozwala na stosowanie go w obwodach o dużym obciążeniu, zapewniając bezpieczną pracę i długą żywotność chronionych urządzeń. Wielkość S6 oraz konstrukcja dedykowana do montażu na głównym obwodzie stycznika ułatwiają integrację w rozdzielnicach i szafach sterowniczych. Klasa 5..30 gwarantuje precyzyjne dopasowanie charakterystyki wyzwalania do specyfiki aplikacji.

• Zakres nastaw prądu 50-200 A: Elastyczne dopasowanie do różnych silników i obciążeń, minimalizuje ryzyko fałszywych wyłączeń przy jednoczesnym zapewnieniu skutecznej ochrony przeciążeniowej.
• Wielkość S6: Kompaktowa obudowa ułatwia montaż w ograniczonej przestrzeni, zachowując wysoką wydajność cieplną i mechaniczną.
• Klasa 5..30: Umożliwia wybór charakterystyki wyzwalania (od bardzo szybkiej do bardzo opóźnionej) w zależności od wymagań aplikacji – idealna dla silników o różnych czasach rozruchu.
• Montaż na głównym obwodzie stycznika: Bezpośrednie mocowanie do stycznika skraca czas instalacji i eliminuje potrzebę dodatkowych elementów łączeniowych, co zwiększa niezawodność połączeń.
• Konstrukcja zgodna z wymaganiami norm europejskich: Produkt posiada certyfikat CE, gwarantujący bezpieczeństwo i kompatybilność w instalacjach przemysłowych.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich oraz posiada certyfikat CE. Nie podano szczegółowych numerów norm w danych producenta – dla pełnej informacji zalecamy zapoznanie się z dokumentacją techniczną Siemens.

Zastosowanie

Przekaźnik przeciążeniowy 3RB2153-4FC2 jest przeznaczony do ochrony silników asynchronicznych i innych odbiorników indukcyjnych przed przeciążeniami termicznymi. Znajduje zastosowanie w systemach automatyki przemysłowej, instalacjach HVAC, pompach, wentylatorach i przenośnikach.

• Ochrona silników przed przeciążeniem w rozdzielnicach głównych i podrozdzielniach.
• Współpraca ze stycznikami serii Sirius (S6) w układach załączania i zabezpieczenia obwodów siłowych.
• Zastosowanie w szafach sterowniczych maszyn i urządzeń produkcyjnych wymagających precyzyjnej charakterystyki wyzwalania (klasa 5..30).
• Implementacja w systemach automatyki budynkowej oraz sterowania silnikami w procesach ciągłych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed przystąpieniem do prac bezwzględnie odłączyć napięcie i odczekać do rozładowania układów pojemnościowych. Przekaźnik montuje się bezpośrednio na styczniku (na głównym obwodzie mocy) lub na szynie DIN TH35 przy użyciu adapterów (jeśli przewiduje dokumentacja). Przekrój przewodów przyłączeniowych należy dobrać do prądu roboczego (max. 200 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować się do danych producenta (dostępne w karcie katalogowej). Po zakończeniu instalacji należy sprawdzić poprawność nastaw zakresu prądu oraz klasę wyzwalania.

FAQ

• Jaki jest zakres prądowy przekaźnika 3RB2153-4FC2? Zakres nastaw prądu wynosi od 50 do 200 A, co pozwala na ochronę silników o odpowiedniej mocy.
• Co oznacza klasa 5..30 w nazwie produktu? Klasa 5..30 oznacza zakres charakterystyk wyzwalania termicznego – od bardzo szybkiej (klasa 5) do bardzo opóźnionej (klasa 30), co umożliwia dopasowanie do czasu rozruchu silnika i specyfiki obciążenia.
• Czy przekaźnik może być montowany samodzielnie, czy wymaga stycznika? Jest przeznaczony do montażu na głównym obwodzie stycznika (wielkość S6), co zapewnia bezpośrednie połączenie obwodu mocy i ułatwia integrację z układem sterowania. Montaż bez stycznika może być możliwy tylko przy zastosowaniu odpowiednich adapterów – należy sprawdzić dokumentację techniczną.
