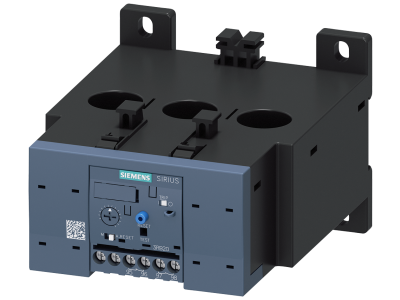

Przekaźnik przeciążeniowy 50-200A, wlk.. S6, klasa 10, do ochrony silnika, mont.gł.obwodzie stycznik | 3RB2056-1FW2 Siemens

Alternatywny kod produktu: 3RB20561FW2

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens 3RB2056-1FW2 to urządzenie zabezpieczające silniki przed skutkami przeciążeń termicznych. Dzięki zakresowi prądowemu 50–200 A umożliwia dopasowanie do silników o dużym znamionowym poborze prądu, a klasa wyzwalania 10 gwarantuje szybką reakcję w przypadku przeciążenia, chroniąc uzwojenia przed przegrzaniem. Przekaźnik przeznaczony jest do montażu w głównym obwodzie stycznika, co ułatwia integrację z istniejącymi układami rozruchu. Wielkość S6 zapewnia odpowiednią obudowę dla wysokoprądowych aplikacji przemysłowych.

• Zakres prądowy 50–200 A: szeroki zakres nastaw pozwala na zabezpieczenie silników o różnych mocach bez konieczności wymiany urządzenia – jedna konfiguracja dla wielu odbiorników.
• Klasa wyzwalania 10: szybkie zadziałanie przy przeciążeniu (standardowa charakterystyka termiczna) minimalizuje ryzyko uszkodzenia uzwojeń i wydłuża żywotność silnika.
• Montaż w obwodzie głównym stycznika: bezpośrednia zabudowa na styczniku (lub w jego pobliżu) skraca drogi połączeń i upraszcza konstrukcję szafy sterowniczej.
• Wielkość S6 (Siemens S6): kompaktowa, ale wytrzymała obudowa dostosowana do prądów rzędu 200 A – łatwa instalacja w rozdzielnicach i szafach przemysłowych.
• Przeznaczona do ochrony silników: dedykowana charakterystyka termiczna idealnie współpracuje z rozruchem silników asynchronicznych, zapobiegając pracy w stanie przeciążenia.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB2056-1FW2 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dokładne numery norm (np. IEC/EN 60947-4-1) należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przeciążeniowy Siemens dedykowany jest do ochrony silników elektrycznych w instalacjach przemysłowych i komercyjnych. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem termicznym, a montaż w obwodzie głównym stycznika upraszcza konstrukcję układów sterowania.

• Zabezpieczenie silników asynchronicznych w napędach wentylatorów, pomp, sprężarek i taśmociągów – klasa wyzwalania 10 zapewnia odpowiednią selektywność w typowych warunkach rozruchu.
• Stosowanie w szafach sterowniczych w połączeniu ze stycznikami serii Siemens (lub innych producentów) – montaż w obwodzie głównym pozwala na szybką wymianę i serwis.
• Przemysłowe linie produkcyjne, gdzie wymagana jest ochrona silników o prądach znamionowych od 50 do 200 A – jeden przekaźnik obsługuje szeroki zakres mocy.
• Instalacje w sektorze energetycznym, wodociągowym i HVAC – odporna konstrukcja wielkości S6 sprawdza się w trudnych warunkach środowiskowych (w obudowach o odpowiednim stopniu ochrony).

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio w obwodzie głównym stycznika – szczegółowe informacje o sposobie mocowania znajdują się w dokumentacji producenta. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z maksymalnym prądem roboczym (200 A) oraz normami instalacyjnymi. Momenty dokręcania zacisków muszą być zgodne z zaleceniami producenta (dane w karcie katalogowej). Przed pierwszym uruchomieniem sprawdzić nastawę prądową – musi odpowiadać prądowi znamionowemu silnika.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik zadziałania? W danych produktu nie określono obecności podświetlenia. Standardowo przekaźniki przeciążeniowe wyposażone są w mechaniczny wskaźnik zadziałania (czerwona/pomarańczowa flag) – zalecamy sprawdzenie w dokumentacji technicznej modelu 3RB2056-1FW2.
• Jaki jest stopień ochrony (IP) tego przekaźnika? W dostarczonych danych nie podano stopnia ochrony. Typowo przekaźniki przeciążeniowe do zabudowy w szafach sterowniczych posiadają IP20 – dla dokładnej informacji należy zapoznać się z kartą katalogową producenta.
• Czy przekaźnik nadaje się do ochrony silników z częstotliwością rozruchów powyżej 10 na godzinę? Klasa wyzwalania 10 oznacza, że przekaźnik wyzwoli w czasie od 2 do 10 sekund przy 7,2-krotnym prądzie znamionowym (charakterystyka typowa). W przypadku częstych rozruchów należy uwzględnić współczynnik cieplny i skonsultować się z producentem – zakres prądowy 50–200 A pozwala na dobór odpowiedniej nastawy.
