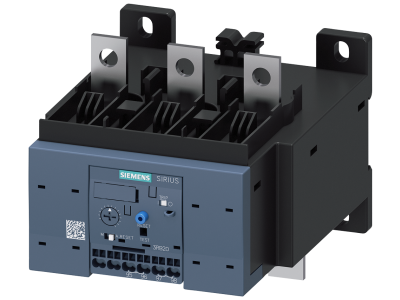

Przekaźnik przeciążeniowy 50...200 A DO OCHR. SILNIKA WLK. S6, CLASS 10 MONT. GŁ. OBWODZIE STYCZNIKA | 3RB2056-1FF2 Siemens

Alternatywny kod produktu: 3RB20561FF2

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy 3RB2056-1FF2 przeznaczony do ochrony silników o dużym poborze prądu. Oferuje zakres nastawczy 50…200 A, co pozwala na dopasowanie do szerokiej gamy napędów. Klasa wyzwalania CLASS 10 gwarantuje szybką reakcję na przeciążenia, minimalizując ryzyko uszkodzenia uzwojeń silnika. Układ montowany jest bezpośrednio w obwodzie głównym stycznika, co zapewnia zwartą i niezawodną instalację.

• Zakres nastawczy 50…200 A: elastyczne dopasowanie do silników o różnej mocy, bez konieczności stosowania dodatkowych przekładników.
• Klasa wyzwalania CLASS 10: szybkie odcięcie obwodu w przypadku przeciążenia, chroniące silnik przed przegrzaniem i trwałym uszkodzeniem.
• Montaż główny w obwodzie stycznika: zintegrowane połączenie z zestykami głównymi stycznika, upraszczające okablowanie i oszczędzające miejsce w szafie sterowniczej.
• Ochrona termiczna silnika: precyzyjny wyzwalacz bimetaliczny zapewnia powtarzalność zadziałania i długotrwałą niezawodność.
• Kompaktowa konstrukcja: przystosowana do montażu w rozdzielnicach przemysłowych, bez potrzeby dodatkowej obudowy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z europejskimi standardami dla aparatury zabezpieczeniowej oraz serią norm DIN dla przekaźników przeciążeniowych. Dopuszczony do stosowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Przekaźnik 3RB2056-1FF2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed skutkami przeciążeń i zaniku fazy.

• Bezpośrednia ochrona silników indukcyjnych w napędach pomp, wentylatorów, sprężarek i przenośników.
• Montaż w obwodzie głównym stycznika w układach rozruchowych (gwiazda-trójkąt, soft-start, falownik).
• Stosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych – łatwa wymiana bez ingerencji w okablowanie.
• Zabezpieczenie silników w instalacjach HVAC, wodociągowych i przemyśle spożywczym.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekaźnik przeznaczony jest do montażu głównego w obwodzie stycznika – zgodnie z dokumentacją techniczną producenta. Zastosuj przewody o przekroju dobranym do prądu znamionowego obwodu (minimalny przekrój dla prądów do 200 A). Dokręć śruby zacisków momentem określonym w dokumentacji produktu. Po zakończeniu montażu dokonaj nastawy zakresu prądowego zgodnie z prądem znamionowym silnika.

FAQ

• Czy przekaźnik 3RB2056-1FF2 nadaje się do ochrony silników z falownikiem? Przekaźnik przeznaczony jest do montażu w obwodzie głównym stycznika. W układach z falownikiem zaleca się stosowanie dodatkowych zabezpieczeń termicznych na wyjściu falownika – szczegółowe wymagania znajdziesz w dokumentacji silnika i napędu.
• Jaki jest stopień ochrony przekaźnika? W danych wejściowych nie podano parametru IP. Standardowo aparatura modułowa w rozdzielnicy ma stopień ochrony IP20, jednak dla konkretnego modelu sprawdź oznaczenia na obudowie lub dokumentację producenta.
• Czy przekaźnik posiada sygnalizację zadziałania? W dostępnych danych nie ma informacji o sygnalizacji. W przypadku potrzeby wizualnego wskazania wyzwolenia rozważ zastosowanie pomocniczego styku sygnalizacyjnego (sprzedawany osobno).
