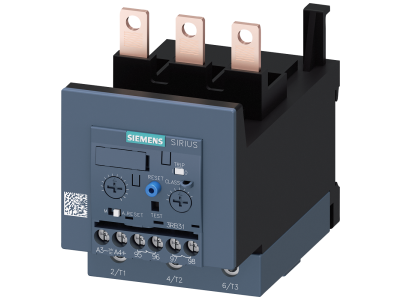

Przekaźnik przeciążeniowy 32...115A do ochrony silnika, wlk. S3, CLASS 5...30 | 3RB3143-4XB0 Siemens

Alternatywny kod produktu: 3RB31434XB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy o zakresie prądowym 32…115 A przeznaczony do ochrony silników elektrycznych. Wykonany w wielkości S3, z regulowaną klasą wyzwalania od 5 do 30, co pozwala precyzyjnie dopasować charakterystykę zabezpieczenia do rodzaju odbiornika. Symbol katalogowy: 3RB3143-4XB0.

• Zakres prądowy 32…115 A: Szeroki zakres umożliwia ochronę silników o różnej mocy bez konieczności wymiany przekaźnika przy zmianie odbiornika.
• Klasa wyzwalania 5…30: Regulowany próg przeciążeniowy dostosowuje reakcję do charakterystyki rozruchu – od szybkich (Class 5) do wolnych (Class 30) rozruchów.
• Wielkość S3: Kompaktowa obudowa montowana na szynie TH35, ułatwiająca instalację w rozdzielnicach i szafach sterowniczych.
• Dedykowana ochrona silników: Zabezpiecza przed przeciążeniem termicznym, wydłużając żywotność napędów i redukując ryzyko awarii.
• Bezpieczna konstrukcja: Wbudowany mechanizm różnicowy czasu wyzwalania eliminuje zbędne wyłączenia w przypadku krótkotrwałych przeciążeń (np. rozruch silnika).

Zgodność z Normami

Przekaźnik przeciążeniowy spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciowymi oraz standardami dotyczącymi aparatury zabezpieczającej w instalacjach przemysłowych.

Zastosowanie

Przekaźnik przeciążeniowy 3RB3143-4XB0 znajduje zastosowanie w układach sterowania i zabezpieczenia silników elektrycznych, zarówno w nowych, jak i modernizowanych instalacjach.

• Ochrona silników w pompach, wentylatorach, kompresorach i przenośnikach.
• Zabezpieczenie napędów w maszynach produkcyjnych oraz w automatyce budynkowej (np. klimatyzacja, centrale wentylacyjne).
• Integracja z układami styczników i przekaźników w szafach sterowniczych jako element zestawu rozruchowego.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych wymagających niezawodnej ochrony przeciążeniowej.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuj na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do wartości prądu znamionowego zabezpieczanego silnika. Momenty dokręcania zacisków stosuj według danych na obudowie lub w karcie katalogowej.

FAQ

• Jaki zakres prądowy ma przekaźnik 3RB3143-4XB0? Zakres prądowy wynosi od 32 A do 115 A – po ustawieniu pokrętłem dopasowujesz zabezpieczenie do konkretnego silnika.
• Co oznacza klasa wyzwalania 5…30? Klasa określa czas zadziałania przekaźnika przy przeciążeniu. Wartość 5 odpowiada szybkiej reakcji (np. dla lekkich rozruchów), a 30 – dla ciężkich rozruchów o długim czasie narastania prądu.
• Czy przekaźnik wymaga dodatkowego zasilania? Nie, przekaźnik przeciążeniowy jest zasilany bezpośrednio prądem silnika – nie wymaga zewnętrznego źródła napięcia.
