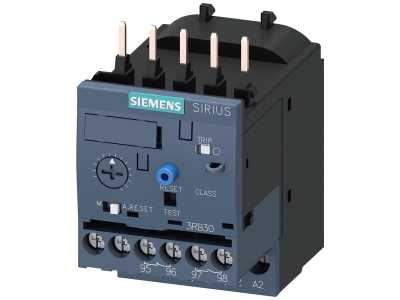

Przekaźnik przeciążeniowy 3-12A ochrona silnika S00, Class 10, montaż na styczniku | 3RB3016-1SB0 Siemens

Alternatywny kod produktu: 3RB30161SB0

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3016-1SB0 przeznaczony do ochrony silników w systemie modułowym S00. Zakres nastawczy prądu 3–12 A oraz klasa wyzwalania Class 10 umożliwiają precyzyjne dopasowanie do parametrów chronionego odbiornika, zapewniając szybkie odcięcie zasilania w przypadku przeciążenia. Dzięki niskiej stracie mocy urządzenie ogranicza nagrzewanie szafy sterowniczej i przyczynia się do energooszczędności instalacji. Montowany bezpośrednio na styczniku, pozwala na kompaktową zabudowę w rozdzielnicy.

• Zakres nastawczy prądu 3–12 A: szeroki zakres regulacji umożliwia obsługę całej serii silników przy użyciu jednego modelu, co redukuje różnorodność magazynową i upraszcza dobór.
• Klasa wyzwalania Class 10: szybka reakcja na przeciążenie zapobiega uszkodzeniu uzwojeń silnika, szczególnie w aplikacjach z normalnym i ciężkim rozruchem.
• Elektroniczna detekcja asymetrii i zaniku faz: chroni silnik przed niebezpiecznymi stanami pracy, które mogłyby prowadzić do przegrzania lub uszkodzenia mechanicznego.
• Niska strata mocy: mniejsze wydzielanie ciepła wewnątrz szafy sterowniczej zwiększa żywotność pozostałych komponentów i obniża koszty chłodzenia.
• System modułowy SIRIUS (rozmiar S00): pełna kompatybilność z akcesoriami w rozmiarach S00–S3 oraz możliwość montażu na styczniku pozwala na elastyczne rozbudowywanie instalacji.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB3016-1SB0 posiada międzynarodowe dopuszczenia zgodne z normami IEC, UL/CSA oraz dyrektywą ATEX, co uprawnia go do stosowania w aplikacjach standardowych oraz w strefach zagrożonych wybuchem. Produkt nosi oznaczenie CE i jest przeznaczony do pracy w sieciach zgodnych z wymaganiami europejskimi.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy Siemens 3RB3016-1SB0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed skutkami przeciążeń i asymetrii faz. Dzięki szerokiemu zakresowi nastawczemu i klasie wyzwalania Class 10 idealnie sprawdza się w układach napędowych o zmiennym obciążeniu.

• Ochrona silników w pompach, wentylatorach, sprężarkach i przenośnikach w przemyśle produkcyjnym.
• Sterowanie i zabezpieczenie napędów w instalacjach HVAC oraz systemach automatyki budynkowej.
• Zastosowania w strefach zagrożonych wybuchem (ATEX) – np. w przemyśle chemicznym, petrochemicznym lub młynarskim.
• Budowa rozdzielnic głównych i sterowniczych, gdzie wymagane jest kompaktowe połączenie ze stycznikiem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami (np. SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu bezpośredniego na styczniku (zgodnie z dokumentacją producenta) – nie wymaga szyny DIN. Przekrój przewodów dobierz do rzeczywistego prądu obciążenia silnika, a moment dokręcania zacisków stosuj według danych podanych w karcie katalogowej. Po instalacji wykonaj sprawdzenie poprawności nastawy prądu i działania wyzwalacza.

FAQ

• Czy przekaźnik 3RB3016-1SB0 nadaje się do silników z rozruchem gwiazda-trójkąt? Tak, dzięki klasie wyzwalania Class 10 i możliwości regulacji prądu jest odpowiedni do silników o normalnym i ciężkim rozruchu, w tym układów przełączanych gwiazda-trójkąt. Należy jednak ustawić prąd nastawczy na wartość znamionową silnika.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje w danych wejściowych konkretnego stopnia IP. W typowych zastosowaniach wewnątrz rozdzielnicy urządzenia te montowane są w osłonie zapewniającej co najmniej IP20. Szczegółowe informacje należy sprawdzić w dokumentacji technicznej.
• Czy przekaźnik można stosować w obwodach sterowania PLC? Tak, przekaźnik przeciążeniowy służy wyłącznie do ochrony silnika – jego styki pomocnicze mogą być wykorzystane do sygnalizacji stanu (np. wyzwolenia) w układach sterowania, w tym PLC.
