Przekaźnik przeciążeniowy 3-12A ochrona silnika S0, Class 10, montaż na styczniku | 3RB3026-1SB0 Siemens

Alternatywny kod produktu: 3RB30261SB0

Opis i Kluczowe Cechy

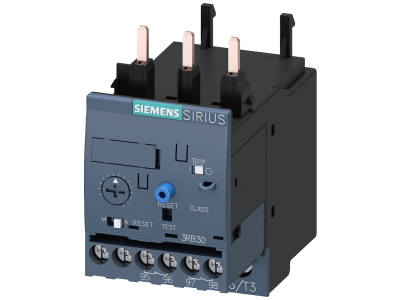

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3026-1SB0 przeznaczony jest do ochrony silników przed skutkami przeciążenia, asymetrii faz oraz zaniku fazy. Oferuje zakres nastawczy prądu od 3 do 12 A oraz klasę wyzwalania Class 10, co pozwala na precyzyjne dopasowanie do charakterystyki chronionego silnika i zapewnia skuteczne zabezpieczenie w warunkach normalnego i ciężkiego rozruchu. Urządzenie montowane jest bezpośrednio na styczniku w rozmiarze S0, a przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Zakres nastawczy 3–12 A: Umożliwia obsługę szerokiej gamy silników w jednym typie przekaźnika, co upraszcza dobór i magazynowanie.
• Klasa wyzwalania Class 10: Chroni silnik przed przegrzaniem nawet podczas ciężkiego rozruchu, minimalizując ryzyko uszkodzenia uzwojeń.
• Niska strata mocy: Ogranicza nagrzewanie się szafy sterowniczej i zwiększa efektywność energetyczną całego układu.
• Ochrona przed asymetrią i zanikiem fazy: Zapobiega pracy silnika w niesymetrycznych stanach zasilania, które mogą prowadzić do przeciążeń termicznych i skrócenia żywotności.
• Montaż na styczniku (rozmiar S0): Oszczędza miejsce w rozdzielnicy i skraca czas instalacji dzięki zintegrowanemu połączeniu mechanicznemu i elektrycznemu.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych norm IEC oraz posiada dopuszczenia UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Jest również dopuszczony do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX. Urządzenie posiada oznaczenie CE.

Zastosowanie

Przekaźnik przeciążeniowy 3RB3026-1SB0 znajduje zastosowanie w układach sterowania silnikami elektrycznymi, gdzie wymagana jest niezawodna ochrona przed przeciążeniami, asymetrią faz i zanikiem fazy. Idealnie sprawdza się w automatyce przemysłowej, maszynach produkcyjnych oraz instalacjach pomp i wentylatorów.

• Ochrona silników asynchronicznych w szafach sterowniczych – bezpośrednio na styczniku S0.
• Układy rozruchu bezpośredniego, gwiazda-trójkąt oraz soft-start – dzięki klasie wyzwalania Class 10.
• Instalacje w strefach zagrożonych wybuchem (ATEX) – przekaźnik posiada odpowiednie dopuszczenia.
• Systemy automatyki budynkowej i przemysłowej, gdzie wymagana jest niska strata mocy i kompaktowa zabudowa.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przekaźnik montuje się bezpośrednio na styczniku w rozmiarze S0 (nie wymaga szyny TH35). Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do nastawionego prądu. Przed pierwszym uruchomieniem ustawić zakres prądowy pokrętłem na wartość odpowiadającą prądowi znamionowemu silnika.

FAQ

• Jak ustawić prąd zadziałania przekaźnika? Pokrętłem z przodu urządzenia w zakresie 3–12 A. Wartość należy dobrać do prądu znamionowego silnika (zabezpieczanego przez przekaźnik).
• Czy przekaźnik można stosować w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenie ATEX i może być używane w atmosferach potencjalnie wybuchowych.
• Jaka jest klasa wyzwalania (Class) tego modelu? Model 3RB3026-1SB0 ma klasę wyzwalania Class 10, co oznacza, że wyzwala po czasie 10 sekund przy prądzie równym 7,2-krotności nastawy. Jest odpowiedni do ochrony silników o normalnym i ciężkim rozruchu.
