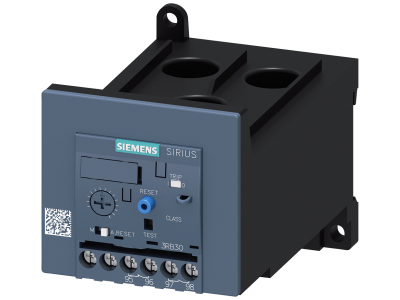

Przekaźnik przeciążeniowy 25-100A, wlk. S3, klasa 10, do ochrony silnika, przyłącze śrubowe | 3RB3046-1XW1 Siemens

Alternatywny kod produktu: 3RB30461XW1

Opis i Kluczowe Cechy

Siemens 3RB3046-1XW1 to przekaźnik przeciążeniowy przeznaczony do ochrony silników elektrycznych przed przeciążeniem termicznym. Oferuje regulację prądu w zakresie 25–100 A, pracuje w klasie wyzwalania 10 i jest wyposażony w przyłącze śrubowe. Wielkość S3 zapewnia kompatybilność montażową z odpowiednimi stycznikami. Urządzenie wykonane w trwałej obudowie przystosowanej do szyny DIN.

• Zakres regulacji prądu 25–100 A: szeroki zakres pozwala dopasować przekaźnik do różnych silników bez konieczności zmiany aparatu – elastyczność w projektowaniu układów napędowych.
• Klasa wyzwalania 10: standardowe opóźnienie czasowe (ok. 10–20 s przy 7,2×I_e) chroni silnik przed przeciążeniem, tolerując rozruch bez zbędnych wyłączeń.
• Wielkość S3: gabaryt obudowy przewidziany do bezpośredniej współpracy z odpowiednimi stycznikami Siemens tej samej wielkości – uproszczony montaż i oszczędność miejsca w szafie sterowniczej.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów, ułatwione przez dostępne z przodu zaciski – szybka instalacja i serwis.
• Przeznaczenie do ochrony silnika: zabezpiecza wirnik i uzwojenia przed przegrzaniem wskutek długotrwałego przeciążenia, zwiększając niezawodność napędów.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB3046-1XW1 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami dla aparatury ochrony silnikowej. Posiada oznaczenie CE potwierdzające spełnienie wymogów odpowiednich dyrektyw Unii Europejskiej. W przypadku konkretnych wymagań normatywnych zaleca się sprawdzenie aktualnej deklaracji zgodności producenta.

Zastosowanie

Przekaźnik przeciążeniowy Siemens 3RB3046-1XW1 znajduje zastosowanie w układach sterowania i zabezpieczania trójfazowych silników asynchronicznych. Dzięki regulowanemu prądowi i klasie wyzwalania 10 sprawdza się w różnych warunkach eksploatacyjnych.

• Ochrona silników wentylatorów, pomp, sprężarek i przenośników przed przeciążeniem termicznym.
• Współpraca ze stycznikami w rozrusznikach silnikowych – zapewnienie selektywności zabezpieczeń.
• Montaż w rozdzielnicach przemysłowych i szafach sterowniczych w systemach automatyki budynkowej i maszynowej.
• Zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa z możliwością regulacji nastaw.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przekrój przewodów oraz moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy zabezpieczanego silnika. Przed pierwszym uruchomieniem należy ustawić prąd wyzwalania na wartość odpowiadającą prądowi znamionowemu silnika.

FAQ

• Jaki zakres prądu regulacji ma ten przekaźnik? Przekaźnik 3RB3046-1XW1 umożliwia nastawę prądu od 25 A do 100 A, co pozwala dopasować go do większości silników o tym zakresie mocy.
• Co oznacza klasa wyzwalania 10? Klasa 10 określa charakterystykę czasowo-prądową: przy 7,2-krotności prądu znamionowego przekaźnik wyłączy obwód w czasie około 10 sekund. Jest to standardowe opóźnienie odpowiednie dla typowych silników z rozruchem bez obciążenia.
• Czy przekaźnik nadaje się do pracy z silnikami o częstych rozruchach? Klasa 10 zapewnia kompromis między selektywnością a bezpieczeństwem. W przypadku bardzo częstych rozruchów zaleca się sprawdzenie warunków cieplnych i ewentualne zastosowanie klasy 20 lub niższej – w tym modelu dostępna jest właśnie klasa 10.
