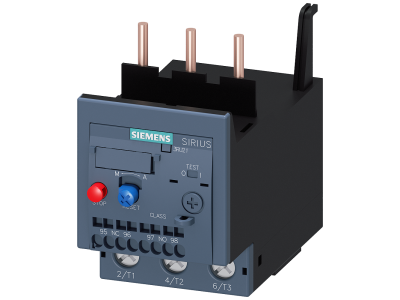

Przekaźnik przeciążeniowy 22-32A do ochrony silnika, CLASS 10 | 3RU2136-4ED0 Siemens

Alternatywny kod produktu: 3RU21364ED0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2 (symbol 3RU2136-4ED0) od Siemensa służy do ochrony silników przed przeciążeniem i zanikiem fazy w aplikacjach o normalnym rozruchu. Zakres nastawczy 22–32 A oraz klasa wyzwalania CLASS 10 gwarantują dobranie zabezpieczenia do prądu znamionowego silnika i zapewniają szybkie wyłączenie w przypadku przeciążeń. Urządzenie przeznaczone jest do montażu swobodnego lub we współpracy ze stycznikami systemu SIRIUS.

• Zakres nastawczy 22–32 A: precyzyjne dopasowanie do prądu znamionowego chronionego silnika – optymalna ochrona bez zbędnych wyłączeń.
• Klasa wyzwalania CLASS 10: gwarantowane wyłączenie w czasie 10 s przy 7,2-krotnym prądzie, odpowiednie dla standardowych rozruchów silników.
• Ochrona przed zanikiem fazy: eliminuje ryzyko pracy dwufazowej i przegrzania uzwojeń, wydłużając żywotność silnika.
• Dopuszczenia międzynarodowe (IEC, UL/CSA) oraz ATEX/IECEx: możliwość stosowania w aplikacjach przemysłowych i strefach zagrożonych wybuchem.
• Kompatybilność z systemem SIRIUS: pasuje do styczników rozmiarów S00–S3, upraszcza zestawienie i rozbudowę rozdzielnic.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem ATEX i IECEx. Urządzenie oznakowane jest znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2136-4ED0 znajduje zastosowanie w rozdzielnicach przemysłowych oraz w automatyce budynkowej wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i asymetrią prądu.

• Ochrona trójfazowych silników asynchronicznych w maszynach, pompach, wentylatorach i sprężarkach.
• Współpraca ze stycznikami w układach rozruchu bezpośredniego i przełączania gwiazda–trójkąt.
• Stosowanie w instalacjach przemysłowych wymagających certyfikacji ATEX/IECEx.
• Element układów zabezpieczeń silników średniej mocy w automatyce budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekaźnik można montować swobodnie (na płycie montażowej) lub bezpośrednio na styczniku SIRIUS. Zaciski przyłączeniowe – zgodne z dokumentacją producenta – należy dokręcać zalecanym momentem. Przekrój przewodów dobierz do prądu znamionowego zabezpieczanego silnika. Po instalacji sprawdź poprawność nastaw zakresu prądowego.

FAQ

• Czy przekaźnik chroni również przed zanikiem fazy? Tak, przekaźnik reaguje na asymetrię prądu wynikającą z zaniku jednej fazy, wyłączając obwód i zapobiegając uszkodzeniu silnika.
• Jaka jest klasa wyzwalania i co oznacza? Klasa wyzwalania CLASS 10 oznacza, że przekaźnik wyłączy obwód w czasie do 10 sekund przy 7,2-krotności nastawy prądowej – jest to standard dla normalnych rozruchów silników.
• Czy nadaje się do stref zagrożonych wybuchem? Tak, posiada dopuszczenia ATEX i IECEx, co umożliwia stosowanie go w instalacjach Ex (zgodnie z katalogiem producenta).
