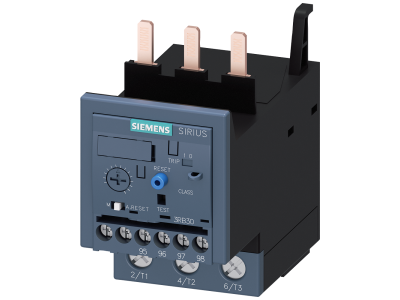

Przekaźnik przeciążeniowy 20-80A do ochrony silnika, S2, CLASS 10E, montaż na styczniku | 3RB3036-1WB0 Siemens

Alternatywny kod produktu: 3RB30361WB0

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3036-1WB0 to zaawansowane urządzenie do ochrony silników elektrycznych w układach przemysłowych. Przeznaczony do montażu bezpośrednio na styczniku w rozmiarze S2, oferuje płynną regulację prądu w zakresie 20–80 A oraz klasę wyzwalania Class 10E, co gwarantuje precyzyjne dopasowanie do charakterystyki rozruchu silnika i niezawodne zabezpieczenie przed przeciążeniem.

• Zakres nastawczy 20–80 A: Szeroki przedział regulacji umożliwia obsługę wielu różnych silników za pomocą jednego urządzenia, upraszczając magazynowanie i dobór komponentów.
• Klasa wyzwalania Class 10E: Charakterystyka termiczna dostosowana do standardowego rozruchu silników – zapewnia ochronę bez zbędnych wyłączeń przy krótkotrwałych przeciążeniach rozruchowych.
• Ochrona przed asymetrią faz i zanikiem fazy: Wykrywanie niesymetrii obciążenia i utraty fazy zapobiega uszkodzeniu silnika na skutek pracy w niekorzystnych warunkach sieci.
• Niska strata mocy: Minimalne wydzielanie ciepła w przekaźniku ogranicza nagrzewanie szafy sterowniczej i obniża koszty eksploatacji instalacji.
• Dopuszczenia IEC, UL/CSA oraz ATEX: Uniwersalna zgodność z normami międzynarodowymi i możliwość stosowania w strefach zagrożonych wybuchem, co zwiększa elastyczność aplikacji.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB3036-1WB0 spełnia wymagania norm międzynarodowych IEC oraz amerykańskich UL/CSA. Posiada również dopuszczenie ATEX do stosowania w atmosferach potencjalnie wybuchowych. Urządzenie posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik przeznaczony jest do kompleksowej ochrony trójfazowych silników asynchronicznych w układach napędowych. Dzięki szerokiemu zakresowi nastaw i odporności na trudne warunki pracy znajduje zastosowanie w:

• Ochrona silników pomp, wentylatorów, kompresorów i przenośników w przemyśle oraz instalacjach HVAC.
• Automatyka maszyn i urządzeń produkcyjnych w strefach zagrożonych wybuchem (ATEX).
• Systemy sterowania napędami w stacjach uzdatniania wody, elektrowniach i zakładach chemicznych.
• Zabezpieczenie silników w aplikacjach wymagających zgodności z normami UL/CSA na rynku amerykańskim.

Wskazówki Montażowe

Montaż oraz demontaż przekaźnika przeciążeniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie mocuje się bezpośrednio na styczniku SIRIUS w rozmiarze S2 (bez konieczności stosowania szyny TH35). Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego silnika i obciążenia styków. Momenty dokręcania śrub przyłączy oraz maksymalne przekroje przewodów należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• W jaki sposób ustawić prąd wyzwalania przekaźnika? Regulacja odbywa się za pomocą pokrętła na przednim panelu w zakresie 20–80 A. Należy ustawić wartość odpowiadającą prądowi znamionowemu silnika (z uwzględnieniem ewentualnego współczynnika bezpieczeństwa).
• Czy przekaźnik może pracować w strefie zagrożonej wybuchem? Tak, urządzenie posiada dopuszczenie ATEX, co pozwala na jego instalację w atmosferach potencjalnie wybuchowych, pod warunkiem zachowania wymogów montażowych określonych dla danej strefy.
• Jaki stycznik jest kompatybilny z tym modelem? Przekaźnik 3RB3036-1WB0 przeznaczony jest do montażu na stycznikach SIRIUS w rozmiarze S2 (np. z serii 3RT2). Dla innych rozmiarów styczników dostępne są odpowiednie adaptery lub inne warianty przekaźników 3RB3.
