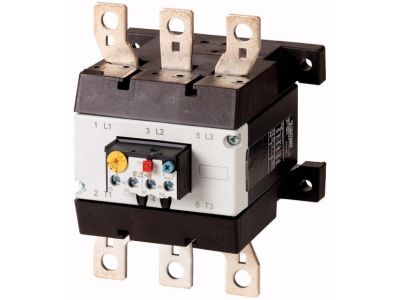

Przekaźnik przeciążeniowy 160-220A, Z5-220/FF225A Z5 | 139576 Eaton

Alternatywny kod produktu: Z5-220/FF225A

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Z5-220/FF225A (symbol 139576) o zakresie nastaw 160–220A przeznaczony jest do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy. Urządzenie montuje się bezpośrednio na stycznikach serii DILM185A – DILM225A lub jako element samodzielny. Dzięki klasie wyzwolenia 10A zapewnia szybką reakcję na przeciążenie, minimalizując ryzyko uszkodzenia uzwojeń silnika, a jednocześnie pozwala na bezpieczny rozruch. Napięcie izolacyjne Ui 1000V gwarantuje pracę w instalacjach o podwyższonym napięciu znamionowym.

• Zakres nastaw 160–220A: umożliwia precyzyjne dopasowanie do silników o znamionowym prądzie obciążenia w tym zakresie, chroniąc przed długotrwałym przeciążeniem.
• Klasa wyzwolenia 10A: zapewnia szybkie zadziałanie przy przeciążeniu (ok. 10 sekund przy prądzie 7,2×Ie), a jednocześnie nie powoduje zbędnych wyłączeń podczas normalnego rozruchu silnika.
• Czułość na brak fazy (zgodnie z IEC/EN 60947): wykrywa zanik jednej fazy i natychmiast odcina zasilanie, chroniąc silnik przed pracą niepełnofazową i przegrzaniem.
• Napięcie izolacyjne Ui 1000V: wysoka wytrzymałość dielektryczna pozwala na stosowanie w obwodach o napięciu do 1000V AC.
• Stopień ochrony IP00 z opcją dodatkowej pokrywy zacisków zgodnej z EN50274: zapewnia podstawową ochronę w szafie sterowniczej; zastosowanie pokrywy podnosi bezpieczeństwo dotyku bez przerw w funkcjonowaniu.

Zgodność z Normami

Przekaźnik przeciążeniowy Z5-220/FF225A spełnia wymagania normy IEC/EN 60947 (urządzenia sterownicze i łączeniowe niskiego napięcia) oraz VDE 0660 T.102. Bezpieczeństwo dotyku zapewnione jest zgodnie z EN50274 (w przypadku zastosowania dodatkowej pokrywy zacisków). Urządzenie posiada oznaczenie CE i może być stosowane na wszystkich rynkach europejskich.

Zastosowanie

Przekaźnik przeciążeniowy Z5-220/FF225A przeznaczony jest do ochrony silników asynchronicznych w instalacjach przemysłowych i komercyjnych. Sprawdzi się w układach rozruchu bezpośredniego, gwiazda-trójkąt oraz w aplikacjach z częstymi przeciążeniami.

• Ochrona silników napędzających pompy, wentylatory, sprężarki i przenośniki w obwodach o prądzie znamionowym 160–220A.
• Bezpośredni montaż na stycznikach DILM185A, DILM200A, DILM225A – oszczędność miejsca w rozdzielnicy.
• Samodzielne posadowienie w szafie sterowniczej jako element ochronny przed przeciążeniem i zanikiem fazy.
• Współpraca z układami automatyki przemysłowej i PLC – przekaźnik raportuje stan zadziałania poprzez styki pomocnicze (jeśli przewidziane w danym modelu).

Wskazówki Montażowe

Montaż oraz wszelkie czynności serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) zgodnie z EN 60715 lub bezpośrednio do stycznika za pomocą fabrycznych zaczepów. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (np. dla 220A zalecany przekrój minimum 95 mm² Cu). Należy zapewnić odpowiednią wentylację – przekaźnik w klasie IP00 wymaga montażu w obudowie chroniącej przed bezpośrednim dotykiem (np. dodatkowa pokrywa zacisków zgodna z EN50274).

FAQ

• Jaką funkcję pełni klasa wyzwolenia 10A? Klasa 10A oznacza, że przekaźnik wyzwoli w czasie około 10 sekund przy prądzie 7,2-krotności nastawionego prądu. Gwarantuje to ochronę silnika przed przeciążeniem, a jednocześnie nie powoduje zbędnych wyłączeń podczas normalnego rozruchu (np. przy dużym momencie bezwładności).
• Czy przekaźnik jest czuły na brak fazy? Tak, przekaźnik reaguje na zanik jednej fazy (asymetrię prądów) zgodnie z wymaganiami normy IEC/EN 60947. W przypadku braku fazy wyłącza odbiornik, chroniąc silnik przed pracą niepełnofazową i przegrzaniem.
• Jaki stopień ochrony ma to urządzenie? Podstawowy stopień ochrony wynosi IP00 (brak osłony przed dotykiem i ciałami stałymi). Do montażu w szafie sterowniczej zaleca się stosowanie dodatkowej pokrywy zacisków zgodnej z EN50274, która zapewnia ochronę przed dotykiem bez naruszania zdolności łączeniowych.
