Przekaźnik przeciążeniowy 1-4A ochrona silnika S00, Class 10, montaż na styczniku | 3RB3016-1PB0 Siemens

Alternatywny kod produktu: 3RB30161PB0

Opis i Kluczowe Cechy

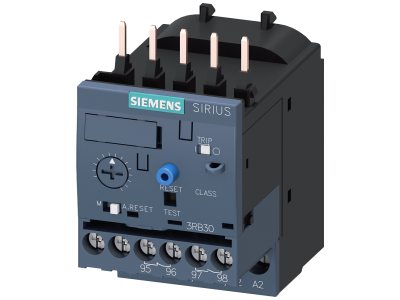

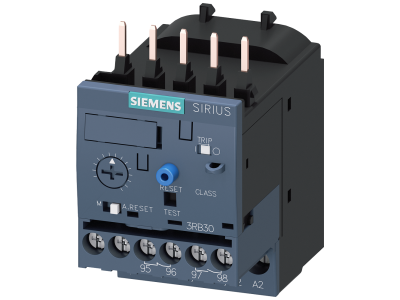

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3016-1PB0 zapewnia ochronę silników przed niedopuszczalnym nagrzewaniem spowodowanym przeciążeniem, asymetrią faz lub zanikiem fazy. Urządzenie przeznaczone jest do montażu na styczniku w systemie S00 i oferuje zakres nastawczy 1–4 A przy klasie wyzwalania Class 10. Dzięki niskiej stracie mocy redukuje nagrzewanie szafy sterowniczej i wspiera energooszczędną pracę instalacji.

• Zakres nastawczy 1–4 A: umożliwia dopasowanie ochrony do silników o różnych prądach znamionowych, redukując liczbę potrzebnych typów wyłączników w danej serii.
• Klasa wyzwalania Class 10: gwarantuje szybką reakcję na przeciążenia przy normalnym i ciężkim rozruchu, chroniąc uzwojenia silnika przed przegrzaniem.
• Ochrona przed asymetrią i zanikiem fazy: wykrywa nieprawidłowe stany zasilania i odłącza odbiornik, zapobiegając uszkodzeniu silnika i awariom linii.
• Niska strata mocy: zmniejsza ilość wydzielanego ciepła w szafie sterowniczej, co przekłada się na mniejsze wymagania chłodzenia i wyższą efektywność energetyczną.
• Montaż na styczniku w systemie S00: oszczędza miejsce w rozdzielnicy i upraszcza integrację z aparaturą modułową Siemensa.

Zgodność z Normami

Przekaźnik przeciążeniowy SIRIUS 3RB3016-1PB0 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, a także dopuszczony jest do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX. Posiada oznaczenie CE i jest przystosowany do pracy w standardowych instalacjach przemysłowych.

Zastosowanie

Przekaźnik doskonale sprawdza się w ochronie silników elektrycznych w różnych gałęziach przemysłu – od prostych aplikacji po złożone linie produkcyjne.

• Ochrona silników asynchronicznych w maszynach i urządzeniach przemysłowych (pompy, wentylatory, sprężarki, przenośniki).
• Zabezpieczanie obwodów w szafach sterowniczych w zakładach produkcyjnych, gdzie wymagana jest duża niezawodność i kompaktowa zabudowa.
• Zastosowania w strefach zagrożonych wybuchem (ATEX) – przekaźnik może być używany w środowiskach z atmosferą potencjalnie wybuchową.
• Systemy automatyki budynkowej i przemysłowej, gdzie potrzebna jest ochrona silników napędzających urządzenia klimatyzacyjne, wentylacyjne lub transportowe.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie od obwodu. Urządzenie montuje się bezpośrednio na styczniku w systemie SIRIUS S00. Podłączenie przewodów należy wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na odpowiedni przekrój przewodów dostosowany do prądu znamionowego i moment dokręcania zacisków.

FAQ

• Jaki jest zakres nastawczy prądu wyzwalania? Przekaźnik oferuje zakres 1–4 A, co pozwala dopasować zabezpieczenie do silników o prądzie znamionowym z tego przedziału.
• Do jakiej klasy wyzwalania należy to urządzenie? Przekaźnik ma klasę wyzwalania Class 10, co oznacza, że wyzwala w czasie poniżej 10 sekund przy 7,2-krotności prądu nastawczego – odpowiedni dla standardowego rozruchu silników.
• Czy chroni przed zanikiem fazy? Tak, urządzenie wykrywa asymetrię faz oraz zanik fazy i wyłącza odbiornik, zapobiegając pracy silnika w niebezpiecznych warunkach.
