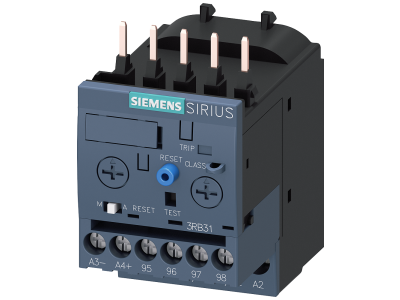

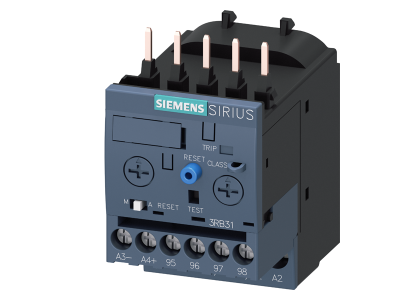

Przekaźnik przeciążeniowy 1...4 A do ochrony silnika wielkość S00, CLASS 5...30 | 3RB3113-4PB0 Siemens

Alternatywny kod produktu: 3RB31134PB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy oznaczony symbolem 3RB3113-4PB0 przeznaczony jest do ochrony silników elektrycznych przed skutkami przeciążenia. Urządzenie oferuje regulowany zakres prądowy od 1 do 4 A, co pozwala na precyzyjne dopasowanie do silników o małej mocy. Wielkość S00 zapewnia kompaktową konstrukcję, ułatwiającą montaż w rozdzielnicach i szafach sterowniczych. Klasa wyzwalania CLASS 5...30 umożliwia dostosowanie charakterystyki czasowej do specyfiki chronionego obciążenia.

• Zakres prądu 1...4 A: Umożliwia bezpieczną ochronę silników o małym poborze prądu, eliminując ryzyko uszkodzenia uzwojeń w wyniku długotrwałego przeciążenia.
• Klasa wyzwalania CLASS 5...30: Regulowana charakterystyka czasowa pozwala na optymalne dopasowanie do warunków rozruchu silnika oraz wymagań aplikacji.
• Wielkość S00: Kompaktowa obudowa ułatwia zabudowę w ograniczonej przestrzeni rozdzielnicy, a jednocześnie zachowuje pełną funkcjonalność.
• Dedykowany do ochrony silników: Specjalistyczne przekaźniki przeciążeniowe zapewniają niezawodne odłączenie zasilania w przypadku przeciążenia termicznego, wydłużając żywotność napędu.
• Łatwa integracja ze stycznikami: Standardowe wymiary i system mocowania ułatwiają połączenie z modułami styczników tej samej wielkości (S00), co skraca czas instalacji.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB3113-4PB0 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dotyczącymi ochrony silników przed przeciążeniem. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W przypadku szczegółowych wymagań normatywnych, zalecamy sprawdzenie dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przeciążeniowy 3RB3113-4PB0 znajduje zastosowanie w układach zabezpieczenia silników elektrycznych. Dzięki regulowanym parametrom sprawdza się w różnych scenariuszach przemysłowych i automatyki budynkowej.

• Ochrona silników w napędach wentylatorów, pomp i sprężarek o prądzie znamionowym w zakresie 1–4 A.
• Zabezpieczenie silników w maszynach produkcyjnych, przenośnikach taśmowych oraz obrabiarkach.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest kompaktowa aparatura modularna.
• Integracja ze stycznikami w układach rozruchowych i sterowania silnikami – zarówno przy rozruchu bezpośrednim, jak i gwiazda-trójkąt.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) zgodnie ze standardem aparatury modułowej. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać zgodnie z wytycznymi dokumentacji technicznej producenta – wartości te zależą od prądu obciążenia i warunków pracy.

FAQ

• Jaki jest zakres prądowy tego przekaźnika? Zakres regulacji prądu wynosi od 1 do 4 A – umożliwia to ochronę silników o małej mocy.
• Co oznacza oznaczenie CLASS 5...30? Jest to zakres nastaw klas wyzwalania (charakterystyk czasowo-prądowych) – od klasy 5 do klasy 30. Pozwala dopasować szybkość reakcji przekaźnika do warunków rozruchu silnika (np. wysoki prąd rozruchowy).
• Czy przekaźnik nadaje się do silników trójfazowych? Tak, przekaźnik przeciążeniowy jest przeznaczony do ochrony silników trójfazowych. Należy dobrać odpowiednie wyposażenie (np. stycznik) zgodnie z dokumentacją techniczną.
