Przekaźnik przeciążeniowy 0,32-1,25A ochrona silnika S00, Class 10, montaż na styczniku | 3RB3016-1NB0 Siemens

Alternatywny kod produktu: 3RB30161NB0

Opis i Kluczowe Cechy

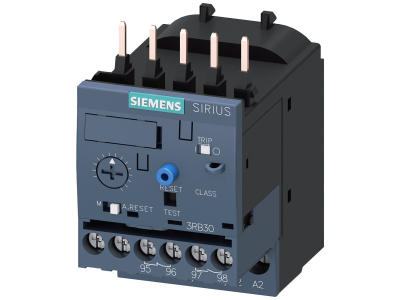

Elektroniczny przekaźnik przeciążeniowy SIRIUS 3RB3, model 3RB3016-1NB0 firmy Siemens, przeznaczony do ochrony silników przed skutkami przeciążenia, asymetrii faz oraz zaniku fazy. Urządzenie oferuje zakres nastawczy 0,32–1,25 A, klasę wyzwalania Class 10 oraz możliwość montażu bezpośrednio na styczniku w rozmiarze S00. Dzięki niskiej stracie mocy przekaźnik jest energooszczędny i redukuje nagrzewanie szafy sterowniczej.

• Zakres prądowy 0,32–1,25 A: umożliwia precyzyjną ochronę silników o małej i średniej mocy, zapewniając dobór odpowiedniego progu zadziałania bez konieczności stosowania wielu wariantów.
• Klasa wyzwalania Class 10: gwarantuje odpowiednią charakterystykę czasowo-prądową dla standardowych silników, zapobiegając uszkodzeniom termicznym przy jednoczesnym unikaniu zbędnych wyłączeń podczas rozruchu.
• Montaż na styczniku S00: oszczędza miejsce w szafie sterowniczej dzięki kompaktowej konstrukcji integrującej przekaźnik bezpośrednio z aparatem wykonawczym.
• Niska strata mocy: zmniejsza wydzielanie ciepła, co przekłada się na niższe koszty eksploatacji i dłuższą żywotność komponentów w rozdzielnicy.
• Uniwersalne dopuszczenia (IEC, UL/CSA) oraz ATEX: umożliwiają stosowanie w instalacjach krajowych i międzynarodowych, również w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB3016-1NB0 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i zgodność z globalnymi standardami. Urządzenie jest również dopuszczone do pracy w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX. Posiada certyfikat CE.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony trójfazowych silników asynchronicznych w układach automatyki przemysłowej i budynkowej. Sprawdza się w aplikacjach o normalnym i ciężkim rozruchu, gdzie wymagana jest niezawodna detekcja przeciążeń, asymetrii faz oraz zaniku fazy.

• Ochrona silników napędzających pompy, wentylatory, sprężarki i taśmociągi w instalacjach przemysłowych.
• Zabezpieczenie silników w systemach HVAC, klimatyzacji i wentylacji w budynkach komercyjnych.
• Monitorowanie pracy silników w maszynach pakujących, obrabiarkach i urządzeniach transportu bliskiego.
• Stosowanie w szafach sterowniczych z ograniczoną przestrzenią – kompatybilność ze stycznikami S00 umożliwia oszczędny montaż.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku w rozmiarze S00 (zgodnie z dokumentacją producenta). Przekroje przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków oraz wymagane narzędzia – według instrukcji dołączonej do produktu.

FAQ

• Jaki jest zakres nastaw prądu przekaźnika 3RB3016-1NB0? Zakres nastawczy wynosi 0,32 A do 1,25 A, co pozwala precyzyjnie dopasować ochronę do silników o małej mocy.
• Do jakich styczników pasuje ten przekaźnik przeciążeniowy? Model jest przystosowany do montażu na stycznikach w rozmiarze S00 (np. z serii SIRIUS 3RT2).
• Czy można go stosować w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenie ATEX, co umożliwia bezpieczne użytkowanie w środowiskach z potencjalnie wybuchową atmosferą.
