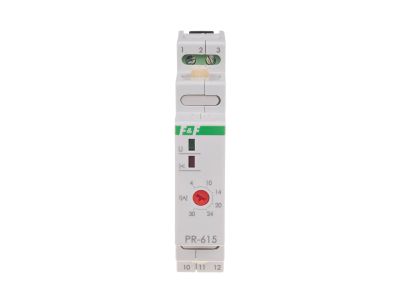

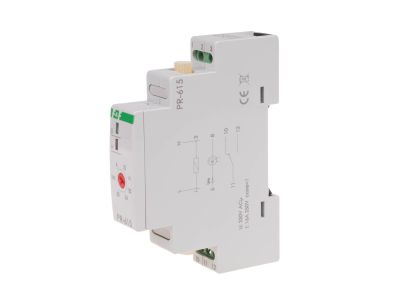

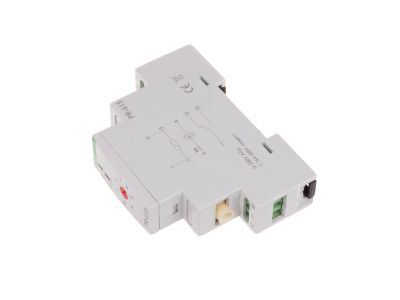

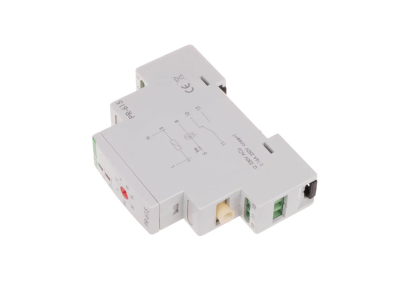

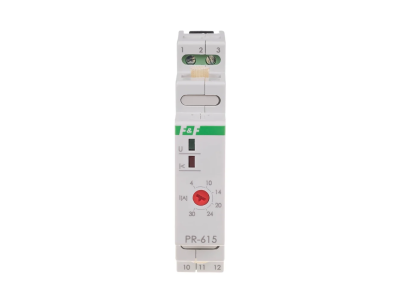

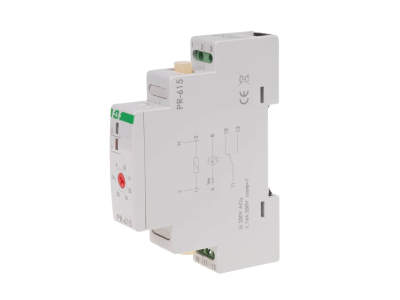

Przekaźnik priorytetowy PR-615 montaż na szynie DIN 230V U=4-30A styk 1NO/NC | PR-615 F&F

Opis i Kluczowe Cechy

Przekaźnik priorytetowy PR-615 marki F&F to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do inteligentnego zarządzania poborem mocy w obwodach elektrycznych. Jego głównym zadaniem jest monitorowanie natężenia prądu w obwodzie priorytetowym i automatyczne odłączanie odbiorników niepriorytetowych w momencie, gdy suma obciążeń mogłaby doprowadzić do zadziałania zabezpieczeń nadprądowych. Urządzenie charakteryzuje się konstrukcją z kanałem przelotowym o średnicy 4 mm, co eliminuje konieczność fizycznego wpinania się w obwód pomiarowy i zapewnia pełną separację galwaniczną układu pomiarowego od wykonawczego.

• Szeroki zakres regulacji: Możliwość nastawy prądu przełączenia w zakresie od 4 A do 30 A pozwala na precyzyjne dostosowanie urządzenia do specyfiki danej instalacji.
• Konfiguracja styków: Przekaźnik wyposażony jest w styk przełączny 1 × NO/NC, co umożliwia elastyczne projektowanie układów sterowania.
• Wysoka efektywność energetyczna: Pobór mocy na poziomie zaledwie 0,4 W minimalizuje straty energii podczas ciągłej pracy urządzenia.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Szybkość reakcji: Opóźnienie przełączenia oraz powrotu wynosi 0,1 sekundy, co gwarantuje dynamiczną ochronę bez zbędnych zwłok czasowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania niskonapięciowej aparatury modułowej, co potwierdza jego niezawodność w profesjonalnych aplikacjach przemysłowych i domowych.

Zastosowanie

Przekaźnik PR-615 znajduje szerokie zastosowanie w układach, gdzie występują co najmniej dwa odbiorniki dużej mocy (np. przepływowe podgrzewacze wody, kotły elektryczne, systemy ogrzewania podłogowego), a przydział mocy przyłączeniowej jest ograniczony. Jest idealnym rozwiązaniem w sytuacjach, gdy obwody priorytetowe mają obciążalność przekraczającą 16 A. Dzięki zastosowaniu kanału przelotowego, prąd płynący przez odbiornik priorytetowy jest ograniczony jedynie przekrojem przewodu przewlekanego, co czyni to urządzenie niezwykle uniwersalnym narzędziem dla elektroinstalatorów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH-35). Poniżej znajdują się kluczowe wytyczne techniczne:

• Podłączenie przewodów: Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,4 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego docisku.
• Kanał przelotowy: Przewód prądowy odbiornika priorytetowego należy przeprowadzić przez otwór przelotowy o średnicy 4 mm. Należy upewnić się, że izolacja przewodu nie jest uszkodzona.
• Warunki pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego montaż nawet w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

1. Czy przekaźnik PR-615 może sterować odbiornikami o prądzie większym niż 16 A?
Tak, styk wykonawczy przekaźnika ma obciążalność 16 A, jednak w przypadku konieczności sterowania większymi obciążeniami niepriorytetowymi, należy zastosować dodatkowy stycznik zewnętrzny.

2. Jaka jest rola histerezy w tym urządzeniu?
Histereza powrotu zasilania wynosi 10%. Zapobiega ona zjawisku tzw. "taktowania" przekaźnika, czyli zbyt częstego załączania i wyłączania odbiornika niepriorytetowego w sytuacjach, gdy prąd w obwodzie priorytetowym oscyluje blisko progu nastawy.

3. Czy kanał przelotowy wymaga zdejmowania izolacji z przewodu?
Nie, kanał przelotowy służy do bezkontaktowego pomiaru prądu. Przewód z izolacją o maksymalnej średnicy zewnętrznej 4 mm po prostu przekłada się przez otwór w obudowie.
