Przekaźnik priorytetowy PR-614 montaż na szynie DIN 230V U=0,5-5A styk 1NO/NC | PR-614 F&F

Opis i Kluczowe Cechy

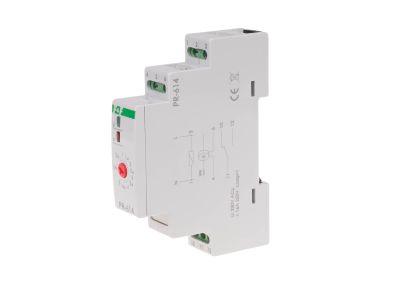

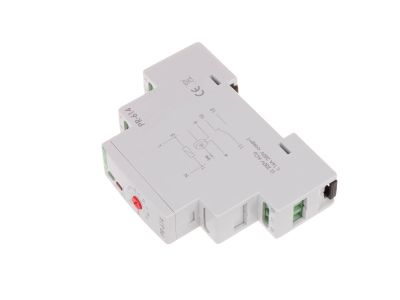

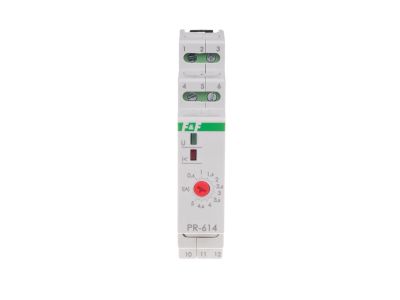

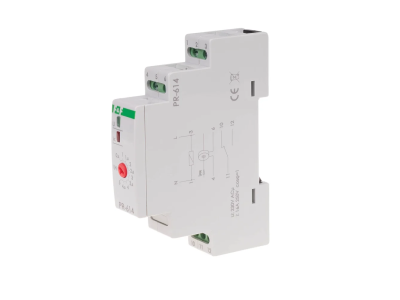

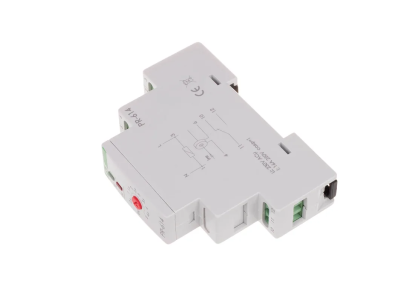

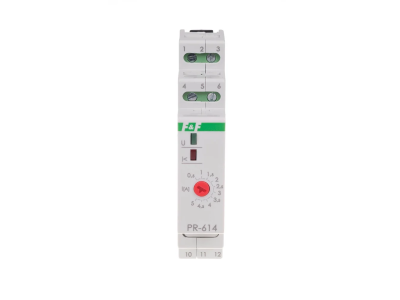

Przekaźnik priorytetowy PR-614 to kompaktowe urządzenie modułowe (1 moduł, 18 mm) przeznaczone do montażu na szynie DIN, zasilane napięciem 230 V AC. Umożliwia automatyczne odłączanie odbiorników niepriorytetowych po przekroczeniu ustawionego progu prądu (0,5–5 A), co zabezpiecza instalację przed przeciążeniem i wyzwalaniem zabezpieczeń nadprądowych. Wyposażony w styk przełączny 1NO/NC, oferuje elastyczność sterowania zarówno urządzeniami priorytetowymi, jak i niepriorytetowymi.

• Regulowany próg przełączania 0,5–5 A: Pozwala dostosować moment odcięcia odbiorników niepriorytetowych do bieżących potrzeb instalacji, co zapobiega zwarciom i przeciążeniom.
• Konfiguracja styków 1NO/NC (styk przełączny): Umożliwia jednoczesne odłączanie mniej ważnych odbiorników i utrzymanie zasilania obwodów priorytetowych, zachowując ciągłość krytycznych urządzeń.
• Maksymalny prąd odbiorników niepriorytetowych 16 A (lub większy ze stycznikiem): Zapewnia kompatybilność z szeroką gamą odbiorników, a zastosowanie zewnętrznego stycznika zwiększa obciążalność styków.
• Opóźnienie przełączenia i powrotu 0,1 s: Szybka reakcja na zmiany obciążenia minimalizuje ryzyko nieplanowanych wyłączeń i usterek.
• Współpraca z przekładnikiem prądowym (prąd wtórny ≤5 A): Umożliwia bezpieczne monitorowanie dużych prądów głównych bez konieczności bezpośredniego pomiaru.
• Szerokość 1 moduł (18 mm): Oszczędza miejsce w rozdzielnicy, ułatwia uporządkowanie instalacji i szybki montaż na szynie TH35.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami i standardami DIN dla aparatury modułowej.

Zastosowanie

Przekaźnik priorytetowy PR-614 znajduje zastosowanie w instalacjach, gdzie konieczne jest zarządzanie obciążeniem i priorytetyzacja odbiorników, aby uniknąć wyzwolenia zabezpieczeń nadprądowych. Idealny do obiektów z kilkoma odbiornikami dużej mocy pracującymi niezależnie.

• Sterowanie odbiornikami niepriorytetowymi (np. ogrzewanie, ciepła woda) – odłączanie ich po przekroczeniu ustawionego progu prądu, aby priorytet zasilania miało oświetlenie lub gniazda.
• Współpraca z przekładnikiem prądowym do monitorowania prądu całkowitego w rozdzielnicy głównej i automatyczna reakcja na przeciążenie.
• Automatyka budynkowa – dynamiczne odłączanie mniej ważnych obwodów w celu uniknięcia przeciążeń i ochrony kabli.
• Instalacje przemysłowe – ochrona transformatorów i zabezpieczeń głównych poprzez priorytetyzację krytycznych urządzeń.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Zaciski śrubowe przyjmują przewody o przekroju do 2,5 mm², moment dokręcający wynosi 0,4 Nm (zgodnie z dokumentacją producenta). Prąd wejścia pomiarowego (zaciski 4–6) nie może przekroczyć 5 A. W przypadku odbiorników niepriorytetowych o prądzie większym niż 16 A należy zastosować zewnętrzny stycznik.

FAQ

• Jak ustawić próg przełączania? Próg przełączania reguluje się potencjometrem w zakresie 0,5–5 A. Wartość należy dobrać na podstawie sumarycznego prądu odbiorników priorytetowych i zabezpieczeń nadprądowych w obwodzie.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony IP20 – urządzenie przeznaczone jest do montażu w rozdzielnicy, z dala od wilgoci i kurzu, co odpowiada typowym warunkom pracy aparatury modułowej.
• Czy można podłączyć obciążenie większe niż 5 A bezpośrednio do styku przekaźnika? Styk przekaźnika jest przystosowany do przełączania prądu 0,5–5 A. Dla odbiorników o większym prądzie (np. 16 A lub więcej) należy zastosować stycznik, którego cewka sterowana jest z przekaźnika. Maksymalny prąd odbiorników niepriorytetowych może wynosić 16 A lub być większy przy użyciu stycznika.
