Przekaźnik priorytetowy PR-613 montaż na szynie DIN 230V U=2-15A styk 1NO/NC | PR-613 F&F

Opis i Kluczowe Cechy

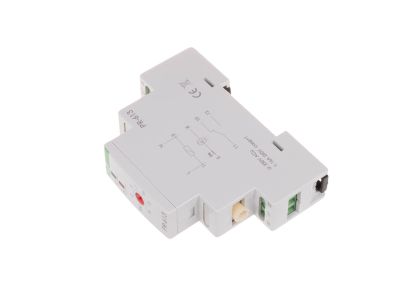

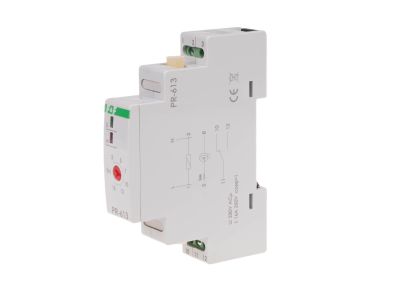

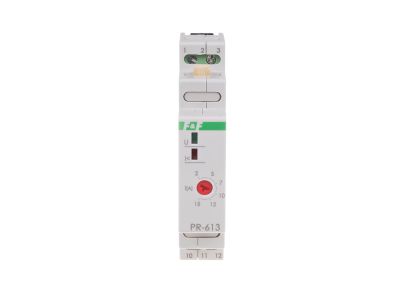

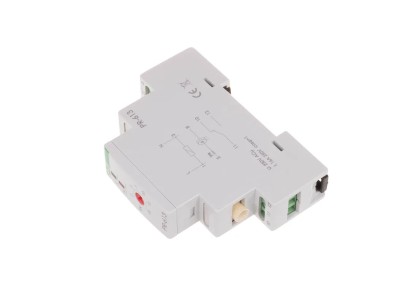

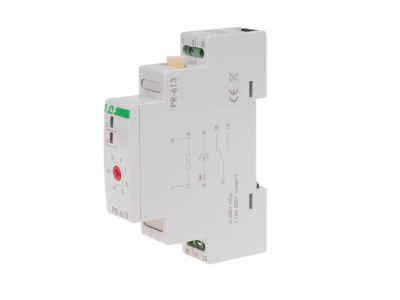

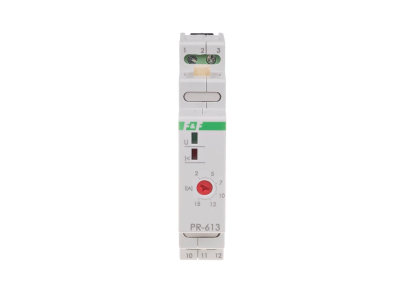

Przekaźnik priorytetowy PR-613 to urządzenie montowane na szynie DIN 35 mm, przeznaczone do priorytetyzacji odbiorników w instalacjach elektrycznych. Wyposażony w styk przełączny 1NO/NC, napięcie zasilania 230 V AC, zakres regulacji prądu przełączania 2–15 A oraz kanał przelotowy pod przewód prądowy odbiornika o maksymalnej średnicy 4 mm. Zajmuje 1 moduł (18 mm) szerokości, co pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy.

• Kanał przelotowy (max. Ø 4 mm): Umożliwia przewleczenie przewodu prądowego odbiornika priorytetowego, zapewniając galwaniczną separację obwodu pomiarowego od obwodu siłowego i bezpieczny pomiar prądu.
• Regulacja prądu przełączania 2–15 A: Pozwala dostosować próg zadziałania przekaźnika do charakterystyki instalacji, chroniąc przed przeciążeniem obwody niepriorytetowe.
• Styk przełączny 1NO/NC: Zapewnia jednoczesne załączanie obwodu priorytetowego i wyłączanie niepriorytetowego (lub odwrotnie) w zależności od konfiguracji.
• Opóźnienie przełączenia i powrotu 0,1 s: Gwarantuje szybką reakcję na zmianę obciążenia, minimalizując czas braku zasilania odbiorników priorytetowych.
• Wymiary 1 moduł (18 mm): Oszczędność miejsca na szynie DIN, pozwala na montaż większej liczby aparatów w ograniczonej przestrzeni rozdzielnicy.

Zgodność z Normami

Przekaźnik priorytetowy PR-613 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach instalacyjnych, spełnia wymagania dotyczące bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik priorytetowy PR-613 znajduje zastosowanie w instalacjach, w których konieczne jest zapewnienie ciągłości zasilania odbiorników priorytetowych kosztem odbiorników mniej ważnych. Idealnie sprawdza się w układach z ograniczoną mocą przyłączeniową.

• Priorytetyzacja odbiorników w budynkach mieszkalnych i użytkowych – np. ochrona zasilania pompy ciepła, podgrzewacza wody lub ładowarki samochodowej kosztem ogrzewania elektrycznego.
• Współpraca ze stycznikami w obwodach o prądzie powyżej 16 A – przekaźnik może sterować stycznikiem odłączającym obciążenie niepriorytetowe.
• Systemy zarządzania energią i automatyka budynkowa – odłączanie obwodów niepriorytetowych po przekroczeniu ustawionego progu prądu.
• Zabezpieczenie przed przeciążeniem w instalacjach z kilkoma odbiornikami dużej mocy, gdzie jednoczesna praca grozi zadziałaniem zabezpieczeń nadprądowych.

Wskazówki Montażowe

Montaż przekaźnika priorytetowego PR-613 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia – zaleca się stosowanie przewodów o przekroju do 2,5 mm² (zaciski śrubowe). Moment dokręcający zacisków wynosi 0,4 Nm – należy go przestrzegać, aby zapewnić prawidłowy i trwały styk. Kanał przelotowy pod przewód prądowy odbiornika priorytetowego może przyjąć przewód o maksymalnej średnicy zewnętrznej 4 mm.

FAQ

• Jaki jest stopień ochrony przekaźnika PR-613? Stopień ochrony IP20 oznacza, że urządzenie jest chronione przed dotknięciem palcem oraz przed ciałami stałymi o średnicy powyżej 12 mm. Montaż wyłącznie w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Jak działa regulacja prądu przełączania? Regulacja odbywa się za pomocą wbudowanego potencjometru w zakresie 2–15 A. Przekaźnik zadziała, gdy prąd w obwodzie priorytetowym przekroczy ustawioną wartość, odłączając obwód niepriorytetowy. Histereza powrotu wynosi 10%.
• Jaka jest konfiguracja styków? Styk przełączny 1NO/NC – w stanie spoczynku (prąd poniżej progu lub brak zasilania) styk NC jest zamknięty, a NO otwarty. Po zadziałaniu styk NO zamyka się, a NC otwiera, co umożliwia przełączenie obwodów.
