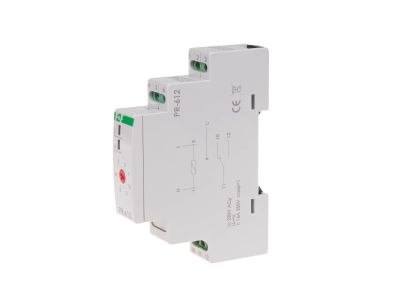

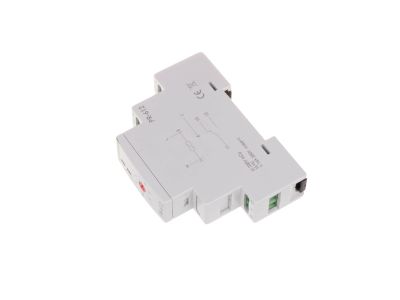

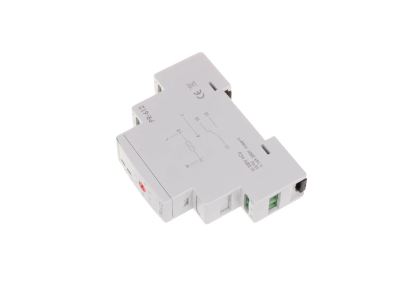

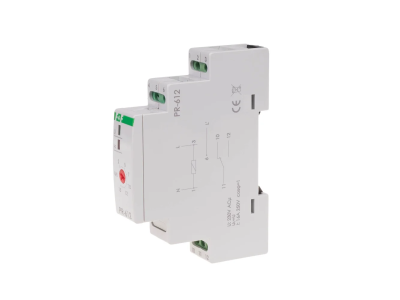

Przekaźnik priorytetowy,montaż na szynie DIN, 230V U=2-15A 1NO/NC | PR-612 F&F

Opis i Kluczowe Cechy

Przekaźnik priorytetowy PR-612 to urządzenie przeznaczone do zarządzania obciążeniem w instalacjach elektrycznych, zasilane napięciem 230 V AC. Dzięki regulacji prądu przełączania w zakresie 2÷15 A umożliwia priorytetyzację odbiorników – w przypadku przekroczenia nastawionego progu odłącza obwód niepriorytetowy, chroniąc zabezpieczenia przed zadziałaniem. Urządzenie zajmuje 1 moduł (18 mm) na szynie DIN 35 mm, co pozwala na oszczędność miejsca w rozdzielnicy. Wyposażone w styk 1×NO/NC z separacją styku.

• Napięcie zasilania 230 V AC: kompatybilność z typowymi instalacjami jednofazowymi, łatwa integracja bez stosowania dodatkowych zasilaczy.
• Zakres regulacji prądu przełączania 2÷15 A: elastyczne dopasowanie progu priorytetyzacji do mocy podłączonych odbiorników – od małych urządzeń po odbiorniki o znacznym poborze prądu.
• Konfiguracja styków 1×NO/NC z separacją styku: możliwość odcięcia obwodu niepriorytetowego (NC) przy jednoczesnym zasileniu obwodu priorytetowego (NO), co zapewnia bezpieczne i niezawodne przełączanie.
• Opóźnienia przełączenia i powrotu 0,1 s: szybka reakcja na zmiany obciążenia minimalizuje ryzyko przepięć i niekontrolowanych stanów przejściowych.
• Histereza powrotu zasilania 10%: zapobiega oscylacjom wokół progu przełączania, stabilizując pracę przy wahanach napięcia sieciowego.
• Montaż na szynie DIN 35 mm, szerokość 1 modułu (18 mm): oszczędność miejsca w rozdzielnicy, prosta instalacja w standardowych szafach sterowniczych.

Zgodność z Normami

Przekaźnik priorytetowy PR-612 jest zgodny z europejskimi standardami bezpieczeństwa i posiada certyfikację CE. Produkt spełnia wymagania dla urządzeń instalacyjnych montowanych na szynie DIN w rozdzielnicach budynkowych i przemysłowych. Ze względu na charakterystykę priorytetyzacji zaleca się stosowanie zgodne z dokumentacją techniczną oraz przepisami krajowymi.

Zastosowanie

Przekaźnik priorytetowy PR-612 znajduje zastosowanie wszędzie tam, gdzie konieczne jest podzielenie obwodu na odbiorniki priorytetowe (np. oświetlenie awaryjne, pompy CO) i niepriorytetowe (np. ogrzewanie podłogowe, bojlery), aby uniknąć przeciążenia i zadziałania zabezpieczeń nadprądowych.

• Sterowanie pracą dwóch odbiorników dużej mocy w budynkach mieszkalnych (np. kocioł + bojler) – priorytet dla kotła, odcięcie bojlera przy przekroczeniu progu.
• Automatyka budynkowa – priorytetyzacja obwodów oświetlenia, wentylacji i ogrzewania w zależności od bieżącego obciążenia.
• Instalacje przemysłowe – ochrona przed przeciążeniem w obwodach z naprzemienną pracą silników i grzałek.
• Systemy zarządzania energią – ręczne lub automatyczne odłączanie mniej ważnych odbiorników w celu utrzymania ciągłości zasilania kluczowych urządzeń.

Wskazówki Montażowe

Montaż przekaźnika priorytetowego PR-612 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN 35 mm (TH35) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe przystosowane są do przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia (dla prądu regulacyjnego do 15 A zalecany przekrój min. 1,5 mm²). Połączeń dokonuje się zgodnie ze schematem podanym w dokumentacji producenta. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz przestrzeganiu polskich norm PN-IEC 60364.

FAQ

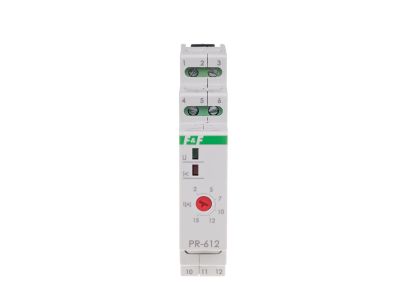

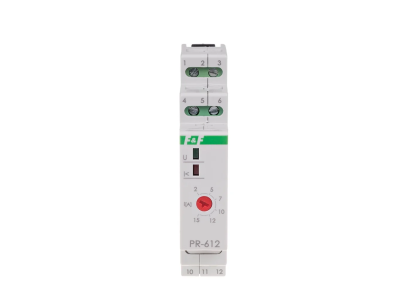

• Jaki jest zakres regulacji prądu przełączania w PR-612? Zakres regulacji wynosi od 2 A do 15 A. Ustawienie dokonuje się potencjometrem dostępnym z przodu obudowy (należy zapoznać się z instrukcją producenta).
• Czy styk przekaźnika jest separowany galwanicznie? Tak, producent deklaruje separację styku (NO/NC). Oznacza to, że obwody sterowania i obciążenia są od siebie odizolowane, co zwiększa bezpieczeństwo.
• Jakie opóźnienia ma przekaźnik priorytetowy? Opóźnienie przełączenia oraz opóźnienie powrotu wynoszą 0,1 s. Dzięki temu urządzenie reaguje szybko, ale jednocześnie nie reaguje na bardzo krótkie, nieistotne przepięcia.
