Przekaźnik prądowy cztero-funkcyjny EPP-620 styki 2x2P Imax=16A montaż na szyne DIN 3 moduły | EPP-620 F&F

Opis i Kluczowe Cechy

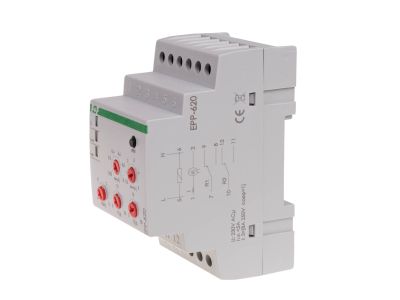

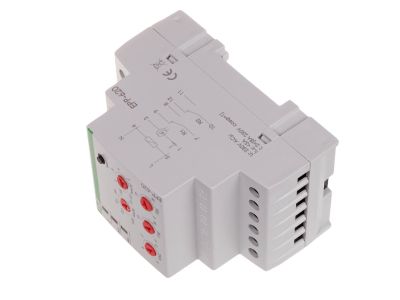

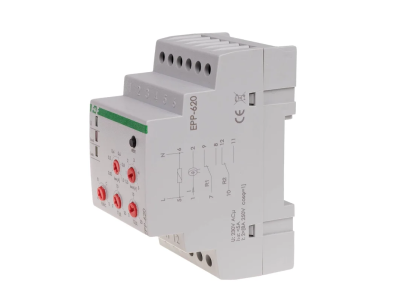

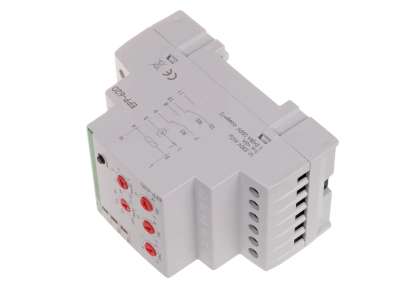

Przekaźnik prądowy czterofunkcyjny EPP-620 to urządzenie przeznaczone do kontroli wartości natężenia prądu w obwodzie mierzonym, z funkcją przełączania styków po przekroczeniu ustawionych progów. Wyposażony w dwa przekaźniki wykonawcze z konfiguracją styków 2×NO/NC (łącznie 4 styki) o maksymalnym prądzie obciążenia 8 A na kanał (sumarycznie 16 A). Zasilany napięciem 230 V AC, montowany na szynie TH35 (3 moduły, 52,5 mm). Dzięki regulowanym dolnym i górnym progom zadziałania oraz regulowanemu czasowi opóźnienia przekaźnik oferuje cztery funkcje ochrony i sterowania.

• Regulowany próg zadziałania Imin 0,02÷1 A oraz Imax 0,5÷5 A: umożliwia precyzyjne dostosowanie czułości do wymagań instalacji, chroniąc przed przeciążeniem i niedociążeniem.
• Regulowany czas zadziałania T1 i T2 0÷20 s: pozwala na opóźnienie reakcji, eliminując fałszywe wyzwolenia spowodowane chwilowymi skokami prądu.
• Histereza powrotu zasilania 10%: zapobiega oscylacjom wokół progu przełączenia, zapewniając stabilną pracę układu.
• Separacja galwaniczna styku (TAK): gwarantuje izolację między obwodem pomiarowym a wykonawczym, co zwiększa bezpieczeństwo instalacji.
• Maksymalny prąd obciążenia 8 A na kanał (łącznie 16 A): umożliwia sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków.
• Montaż na szynie DIN, 3 moduły (52,5 mm): oszczędza miejsce w rozdzielnicy i ułatwia integrację z inną aparaturą modułową.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczone do stosowania w instalacjach niskiego napięcia zgodnie z zasadami poprawnej praktyki inżynierskiej.

Zastosowanie

Przekaźnik prądowy EPP-620 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola prądu i reagowanie na przekroczenie wartości progowych. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Monitorowanie i sygnalizacja przeciążenia lub niedociążenia w obwodach silników, grzałek, oświetlenia.
• Sterowanie stycznikami i przekaźnikami w układach automatyki budynkowej (BMS).
• Wysyłanie impulsów do sterowników PLC lub systemów nadzoru w przypadku wykrycia nieprawidłowości.
• Ochrona odbiorników przed pracą w niebezpiecznym zakresie prądów – realizacja funkcji wyłącznika nadprądowego z opóźnieniem czasowym.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia; zalecany przekrój do 4 mm² w przypadku zacisków śrubowych (moment dokręcający 0,5 Nm). Producent dopuszcza pracę w zakresie temperatur otoczenia od -25°C do +50°C. Stopień ochrony obudowy IP20 – urządzenie nie jest odporne na wilgoć i pył, należy instalować w suchym pomieszczeniu.

FAQ

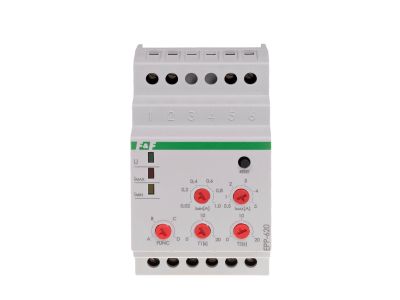

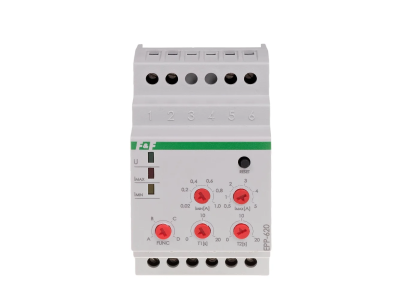

• Jak ustawić dolny i górny próg zadziałania? Dolny próg (Imin) regulowany jest w zakresie 0,02÷1 A, górny (Imax) 0,5÷5 A. Należy użyć odpowiednich potencjometrów na obudowie, pamiętając o histerezie powrotu zasilania wynoszącej 10% – zapobiega to niepożądanemu przełączaniu wokół progu.
• Jaki jest czas powrotu po zaniku napięcia? Czas powrotu (reset) wynosi 0,5 s. Oznacza to, że po ponownym pojawieniu się napięcia zasilania przekaźnik powróci do stanu spoczynkowego po upływie pół sekundy.
• Czy styki są galwanicznie odseparowane od obwodu pomiarowego? Tak, przekaźnik zapewnia separację galwaniczną między wejściem pomiarowym a zestykami wykonawczymi, co zwiększa bezpieczeństwo i pozwala na pracę w różnych obwodach bez ryzyka przenoszenia potencjałów.
