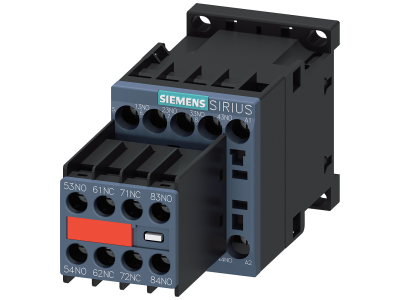

Stycznik pomocniczy, 6NO+2NC, DC 24V, S00, przyłącze śrubowe | 3RH2262-1BB40 Siemens

Alternatywny kod produktu: 3RH22621BB40

Opis i Kluczowe Cechy

Stycznik pomocniczy 3RH2262-1BB40 to element wykonawczy dedykowany do szybkiego sterowania aparaturą łączeniową, powielania stanów, sygnalizacji oraz realizacji zależności czasowych w systemach automatyki. Wyposażony w konfigurację styków 6NO+2NC oraz cewkę prądu stałego 24 V DC w obudowie wielkości S00 z przyłączem śrubowym. Kompaktowa budowa oszczędza miejsce w szafie sterowniczej, a śrubowe zaciski zapewniają pewne i trwałe połączenie przewodów.

• Konfiguracja styków 6NO+2NC: duża liczba torów NO umożliwia redundantne sterowanie wieloma obwodami lub obsługę rozbudowanych układów sygnalizacji i blokad, a styki NC gwarantują bezpieczne sygnalizowanie stanów spoczynkowych.
• Napięcie cewki DC 24 V: niskonapięciowe sterowanie zgodne z typowymi instalacjami automatyki przemysłowej, bezpieczne dla operatora i kompatybilne z przekaźnikami PLC oraz zasilaczami 24 V DC.
• Wielkość S00: miniaturowa obudowa pozwala na gęste zagęszczenie aparatury w rozdzielnicach i szafach sterowniczych, maksymalizując wykorzystanie dostępnej przestrzeni.
• Przyłącze śrubowe: solidne połączenie przewodów o odpowiednim przekroju – gwarancja niskiej rezystancji styku i niezawodnej pracy nawet przy drganiach występujących w szafach sterowniczych.
• Zastosowanie w torach pomocniczych: przekaźnik pomocniczy idealnie nadaje się do przełączania sygnałów, zapamiętywania stanów i realizacji sekwencji czasowych w automatyce budynkowej i przemysłowej.

Zgodność z Normami

Stycznik pomocniczy 3RH2262-1BB40 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada deklarację zgodności CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z instrukcją producenta gwarantują niezawodność w przewidzianych warunkach pracy.

Zastosowanie

Stycznik pomocniczy znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, niezawodne przełączanie obwodów sterowniczych i sygnalizacyjnych. Sprawdza się zarówno w automatyce przemysłowej, jak i w instalacjach budynkowych.

• Sterowanie aparaturą łączeniową: załączanie/wyłączanie styczników głównych, rozruszników, przekaźników termicznych w układach napędowych.
• Powielanie i zapamiętywanie stanów: przekazywanie sygnałów o pracy maszyny do układów nadrzędnych PLC, systemów SCADA lub paneli operatorskich.
• Sygnalizacja i blokady: realizacja torów sygnalizacji świetlnej, akustycznej oraz wzajemnych blokad w celu zapewnienia bezpieczeństwa pracy urządzeń.
• Realizacja zależności czasowych: jako element w układach opóźniających lub sekwencyjnych, w połączeniu z przekaźnikami czasowymi.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłączyć napięcie od całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przyłącza śrubowe dokręcać momentem zgodnym z dokumentacją techniczno-ruchową producenta. Przekrój przewodów należy dobrać do prądu obciążenia oraz wymogów norm instalacyjnych. Zaleca się zachowanie odstępów wentylacyjnych i unikanie bezpośredniego sąsiedztwa z silnymi źródłami ciepła.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany wskaźnik stanu? Model 3RH2262-1BB40 nie jest wyposażony we wbudowane podświetlenie. Sygnalizację stanu przełączeń można zrealizować za pomocą zewnętrznych lampek lub diod LED podłączonych do odpowiednich torów styków.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje osobnego stopnia IP dla tego modelu. Standardowo aparatura modułowa w obudowie S00 przeznaczona do montażu w rozdzielnicach ma ochronę IP20 (ochrona przed ciałami stałymi o średnicy ≥12,5 mm, brak ochrony przed wodą). Dla konkretnej aplikacji należy sprawdzić warunki pracy w szafie sterowniczej.
• Czy styki NO/NC mogą pracować w trybie przełącznym? Nie. Styki normalnie otwarte (NO) i normalnie zamknięte (NC) są od siebie niezależne fizycznie i elektrycznie. Nie tworzą pary przełącznej – stycznik dostarcza oddzielne tory zwierne i rozwierne, co pozwala na dowolną konfigurację w zależności od potrzeb układu.
