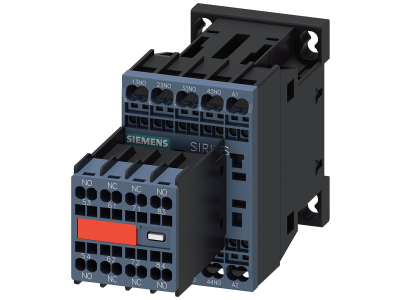

Stycznik pomocniczy, 6NO+2NC, DC 24V, S00, przyłącze sprężynowe | 3RH2262-2BB40 Siemens

Alternatywny kod produktu: 3RH22622BB40

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2262-2BB40 przeznaczony jest do przełączania sygnałów sterujących w obwodach sterowniczych. Wyposażony w konfigurację styków 6NO+2NC oraz cewkę DC 24 V, oferuje wysoką elastyczność w rozbudowie układów pomocniczych. Wielkość S00 i przyłącze sprężynowe zapewniają kompaktową budowę oraz szybki, bezpieczny montaż bez użycia narzędzi.

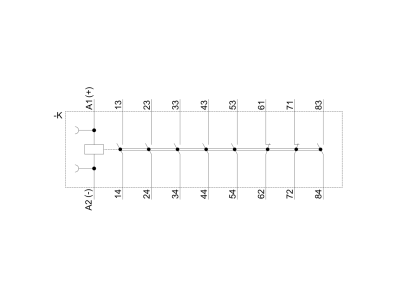

• Konfiguracja styków 6NO+2NC: Umożliwia jednoczesne przełączanie wielu obwodów pomocniczych, redukując liczbę potrzebnych komponentów w szafie sterowniczej.
• Napięcie cewki DC 24 V: Kompatybilne z nowoczesnymi sterownikami PLC i układami automatyki, zapewnia niezawodne załączanie przy niskim poborze mocy.
• Przyłącze sprężynowe (push-in): Oszczędza czas montażu – przewody są wprowadzane bezpośrednio, bez konieczności dokręcania śrub, co przyspiesza okablowanie.
• Styki z prowadzeniem wymuszonym: Zwiększają bezpieczeństwo w aplikacjach związanych z ochroną maszyn – umożliwiają wiarygodne monitorowanie stanu styków (zgodność z wymogami dla obwodów bezpieczeństwa).
• Możliwość rozbudowy do 8 biegunów: Dzięki zatrzaskiwaniu bloków łączników pomocniczych (akcesoria serii 3RT2) stycznik można elastycznie dostosować do rosnących wymagań układu sterowania.

Zgodność z Normami

Stycznik pomocniczy 3RH2262-2BB40 jest zgodny z wymaganiami norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikat CE, co potwierdza jego bezpieczeństwo i dopuszczenie do stosowania w instalacjach elektrycznych na terenie Unii Europejskiej. Wszystkie styki zostały zaprojektowane z prowadzeniem wymuszonym, spełniającym standardy dla aplikacji bezpieczeństwa (w tym wariantów SUVA).

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów sterujących. Jego uniwersalna konstrukcja pozwala na zastosowanie w różnorodnych układach automatyki przemysłowej i budynkowej.

• Rozbudowa obwodów sterowniczych w szafach rozdzielczych – przełączanie sygnałów do styczników głównych, przekaźników i modułów PLC.
• Tworzenie układów bezpieczeństwa w maszynach – wykorzystanie styków z prowadzeniem wymuszonym do monitorowania stanu urządzeń.
• Sygnalizacja stanów pracy – np. sygnalizacja zadziałania wyłącznika lub gotowości maszyny.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub systemami HVAC w obwodach sterowniczych niskiego napięcia.

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przyłącza sprężynowe umożliwiają szybkie podłączenie przewodów o odpowiednim przekroju – zaleca się stosowanie końcówek tulejkowych dla ułatwienia montażu. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy sprawdzić w oficjalnej karcie katalogowej producenta.

FAQ

• Czy ten stycznik nadaje się do aplikacji bezpieczeństwa? Tak – wszystkie styki wyposażono w prowadzenie wymuszone, co spełnia wymagania stawiane obwodom bezpieczeństwa (zgodne z wymogami norm IEC/EN 60947-5-1 w zakresie bezpieczeństwa funkcjonalnego).
• Jakie napięcie sterujące jest wymagane? Cewka stycznika przystosowana jest do napięcia stałego DC 24 V. Należy zasilać je stabilizowanym napięciem z zachowaniem polaryzacji (opis przyłączy znajduje się na obudowie).
• Czy można rozszerzyć liczbę styków w tym modelu? Tak – podstawowa wersja 6NO+2NC może być rozbudowana o dodatkowe bloki łączników pomocniczych (do maksymalnie 8 biegunów) za pomocą kompatybilnych akcesoriów serii 3RT2 (wielkość S00).
