Stycznik pomocniczy, 4NO+4NC, DC 24V, S00, przyłącze sprężynowe | 3RH2244-2BB40 Siemens

Alternatywny kod produktu: 3RH22442BB40

Opis i Kluczowe Cechy

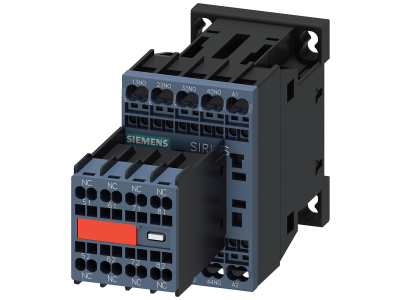

Stycznik pomocniczy Siemens SIRIUS 3RH2244-2BB40 (wielkość S00) z 4NO+4NC, cewką DC 24 V i przyłączem sprężynowym – zaprojektowany do niezawodnego przełączania sygnałów sterujących w obwodach pomocniczych. Dzięki czterem zestykom zwiernym i czterem rozwiernym umożliwia jednoczesne sterowanie wieloma obwodami, a technika połączeń sprężynowych przyspiesza montaż i zwiększa odporność na wibracje.

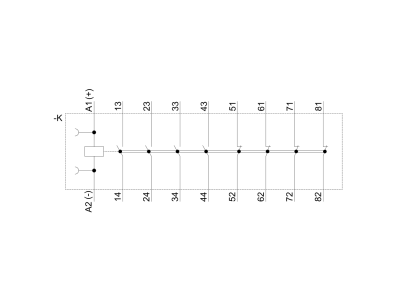

• 4NO+4NC (8 styków): Zapewnia możliwość jednoczesnego przełączania wielu obwodów pomocniczych, co pozwala oszczędzić miejsce w rozdzielnicy i upraszcza okablowanie.
• Cewka DC 24 V: Niskonapięciowe sterowanie podwyższa bezpieczeństwo obsługi, kompatybilne z typowymi zasilaczami stosowanymi w automatyce i sterowaniu.
• Przyłącze sprężynowe: Szybki, beznarzędziowy montaż przewodów oraz wysoka odporność na drgania i wstrząsy, co minimalizuje ryzyko poluzowania połączeń.
• Prowadzenie wymuszone styków: Spełnia wymagania dla aplikacji bezpieczeństwa (w tym warianty SUVA) – gwarantuje jednoznaczne położenie zestyków w przypadku awarii.
• Możliwość rozszerzenia do 8 biegunów (dzięki zatrzaskiwaniu bloków łączników pomocniczych): Umożliwia elastyczne dostosowanie konfiguracji styków do zmieniających się potrzeb aplikacji bez konieczności wymiany całego urządzenia.

Zgodność z Normami

Stycznik pomocniczy 3RH2244-2BB40 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego przydatność do stosowania w instalacjach na całym świecie. Posiada certyfikat CE. Produkt jest odporny na wpływy klimatyczne i charakteryzuje się wysoką niezawodnością styku.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych – zarówno w układach automatyki budynkowej, jak i przemysłowej. Sprawdza się tam, gdzie wymagana jest rozbudowana sygnalizacja, wielokanałowe sterowanie lub redundantne obwody bezpieczeństwa.

• Sterowanie odbiornikami za pomocą sygnałów z PLC lub przekaźników – idealny do separacji galwanicznej i powielania sygnałów.
• Impulsowanie styczników głównych i przekaźników – dzięki dużej liczbie zestyków możliwe jest jednoczesne załączanie wielu cewek.
• Sygnalizacja stanu pracy urządzeń (np. przy użyciu lampek kontrolnych) – niezależne obwody sygnalizacyjne dla każdego kanału.
• Układy bezpieczeństwa z prowadzeniem wymuszonym – nadaje się do zastosowań w maszynach wymagających kategorii bezpieczeństwa zgodnych z SUVA.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przyłącze sprężynowe nie wymaga narzędzi – do podłączenia przewodów użyj odpowiedniego wkrętaka płaskiego (wg zaleceń producenta). Przekrój przewodów dobierz zgodnie z obciążeniem obwodu oraz obowiązującymi przepisami. Moment dokręcania elementów mocujących (jeśli występują) stosuj według dokumentacji technicznej Siemens.

FAQ

• Jakie jest napięcie cewki stycznika 3RH2244-2BB40? Cewka jest przystosowana do napięcia stałego DC 24 V – to standardowe napięcie sterowania w instalacjach automatyki.
• Czy ten stycznik ma podświetlenie? W dostarczonym zestawie nie przewidziano podświetlenia. Jeżeli potrzebna jest sygnalizacja wizualna, można zastosować zewnętrzną lampkę sterowniczą podłączoną do odpowiedniego zestawu styków.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP w dostępnych danych. W przypadku montażu w rozdzielnicy należy przyjąć typową dla aparatury modułowej ochronę IP20 (osłona przed ciałami stałymi ≥12,5 mm).
