Przekaźnik pomocniczy styki 2NO+2NC, 24VDC, z przyłączem sprężynowym wlk. S00 | 3RH2122-2BB40 Siemens

Opis i Kluczowe Cechy

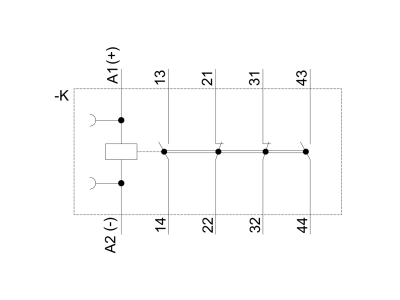

Przekaźnik pomocniczy Siemens o numerze katalogowym 3RH2122-2BB40 to zaawansowany komponent z rodziny SIRIUS, zaprojektowany do precyzyjnego przełączania sygnałów sterujących w obwodach pomocniczych. Urządzenie charakteryzuje się kompaktową budową w rozmiarze S00, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Wyposażone jest w cztery bieguny w konfiguracji styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co umożliwia elastyczne zarządzanie logiką sterowania.

• Napięcie sterownicze: Cewka zasilana prądem stałym (DC) o wartości 24 V, co jest standardem w nowoczesnych systemach automatyki przemysłowej.
• Technologia przyłączeniowa: Zastosowanie innowacyjnych przyłączy sprężynowych (Spring-type terminals) gwarantuje trwałe i odporne na wibracje połączenie przewodów, eliminując konieczność okresowego dokręcania śrub.
• Prowadzenie wymuszone: Wszystkie styki pomocnicze posiadają mechanizm prowadzenia wymuszonego, co jest kluczowe w aplikacjach związanych z bezpieczeństwem (Safety), umożliwiając niezawodne monitorowanie stanu urządzenia.
• Modułowość: System SIRIUS pozwala na rozbudowę jednostki podstawowej o dodatkowe bloki styków pomocniczych, zwiększając liczbę dostępnych torów prądowych do ośmiu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co umożliwia jego bezpieczną eksploatację na rynkach całego świata. Przekaźnik spełnia wymagania normy IEC 60947-5-1 dotyczącej aparatury sterowniczej niskiego napięcia. Posiada certyfikację UL oraz CSA, co jest niezbędne przy eksporcie maszyn na rynek północnoamerykański. Dodatkowo, urządzenie jest zgodne z wytycznymi SUVA w zakresie bezpieczeństwa pracy, a jego konstrukcja zapewnia wysoką odporność na trudne warunki klimatyczne.

Zastosowanie

Stycznik pomocniczy 3RH2122-2BB40 znajduje szerokie zastosowanie w zaawansowanych układach automatyki. Jest idealnym rozwiązaniem do:

• Powielania sygnałów sterujących w celu jednoczesnego załączania wielu obwodów logicznych.
• Integracji z systemami bezpieczeństwa dzięki stykami o wymuszonym prowadzeniu.
• Pracy w środowiskach narażonych na drgania, takich jak maszyny mobilne czy linie produkcyjne z intensywnym ruchem mechanicznym (dzięki zaciskom sprężynowym).
• Współpracy ze sterownikami PLC w szafach sterowniczych o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż urządzenia odbywa się w sposób intuicyjny na standardowej szynie montażowej DIN 35 mm. Dzięki technologii sprężynowej, instalacja przewodów nie wymaga użycia specjalistycznych narzędzi dynamometrycznych – wystarczy wprowadzić odizolowany przewód do zacisku. Należy pamiętać o zachowaniu odpowiednich odstępów wentylacyjnych zgodnie z dokumentacją techniczną serii SIRIUS. Urządzenie jest w pełni kompatybilne z akcesoriami dedykowanymi dla styczników mocy 3RT2 w rozmiarach od S00 do S3, co pozwala na stosowanie ujednoliconych bloków styków, ograniczników przepięć czy modułów czasowych.

FAQ

• Czy ten przekaźnik można rozbudować o dodatkowe styki? Tak, bazowa wersja 4-biegunowa może zostać rozszerzona o zatrzaskiwane bloki styków pomocniczych, co pozwala uzyskać łącznie do 8 biegunów.
• Jaka jest różnica między tym modelem a starszą serią 3RH1? Seria 3RH2 jest bezpośrednim następcą serii 3RH1, oferując wyższą efektywność energetyczną, lepszą integrację z systemem modułowym SIRIUS oraz pełną kompatybilność z nowymi akcesoriami.
• Czy zaciski sprężynowe są bezpieczne w miejscach o dużych wibracjach? Tak, przyłącza sprężynowe zapewniają stały docisk przewodu, co czyni je znacznie bardziej odpornymi na poluzowanie pod wpływem drgań w porównaniu do tradycyjnych zacisków śrubowych.
