Stycznik pomocniczy, 6NO+2NC, AC 110V, 50/60Hz, S00, przyłącze sprężynowe | 3RH2362-2AF00 Siemens

Alternatywny kod produktu: 3RH23622AF00

Opis i Kluczowe Cechy

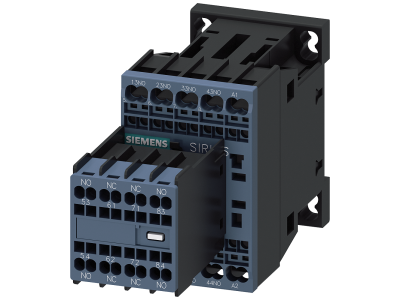

Stycznik pomocniczy Siemens SIRIUS 3RH2362-2AF00 to kompaktowy element serii 3RH2 przeznaczony do przełączania sygnałów sterujących w obwodzie sterowniczym. Wyposażony w 6 styków zwiernych (NO) i 2 rozwierne (NC) oraz cewkę przystosowaną do napięcia AC 110 V / 50–60 Hz, pozwala na niezawodne sterowanie wieloma odbiornikami pomocniczymi. Dzięki przyłączu sprężynowemu (Push-in) montaż odbywa się szybko i bez użycia narzędzi, a wielkość S00 gwarantuje oszczędność miejsca w szafie sterowniczej.

• Konfiguracja styków 6NO+2NC: Umożliwia jednoczesne przełączanie nawet ośmiu niezależnych obwodów pomocniczych, co upraszcza okablowanie i zwiększa elastyczność projektowania.
• Napięcie cewki AC 110 V (50/60 Hz): Dopasowane do typowych sieci sterowniczych w instalacjach przemysłowych i budynkowych – bez konieczności stosowania dodatkowych transformatorów.
• Przyłącze sprężynowe (Push-in): Skraca czas montażu i zapewnia pewny, wibracjoodporny kontakt elektryczny bez konieczności dokręcania – idealne przy częstej rozbudowie układu.
• Wielkość S00 (kompaktowa obudowa): Zajmuje minimalną przestrzeń na szynie TH35, co pozwala na upakowanie większej liczby aparatów w ograniczonej przestrzeni szafy sterowniczej.
• Prowadzenie wymuszone styków: Zapewnia bezpieczne rozwieranie styków NC nawet w przypadku zgrzania styków NO – niezbędne w aplikacjach związanych z bezpieczeństwem maszyn.

Zgodność z Normami

Stycznik pomocniczy 3RH2362-2AF00 został zaprojektowany zgodnie z międzynarodowymi standardami jakości i bezpieczeństwa. Posiada dopuszczenia IEC oraz UL/CSA, co potwierdza jego przydatność w instalacjach na całym świecie. Produkt spełnia wymagania dyrektyw unijnych i oznaczony jest znakiem CE.

Zastosowanie

Dzięki dużej liczbie styków pomocniczych oraz prowadzeniu wymuszonemu, stycznik sprawdza się w różnorodnych układach sterowania i automatyki.

• Rozbudowa zestyków styczników głównych – umożliwia sygnalizację stanu załączenia i odłączenia w obwodach mocy.
• Sterowanie sygnałami we/wy w systemach PLC – przekazuje informacje o stanie procesu bez konieczności stosowania dodatkowych przekaźników.
• Aplikacje bezpieczeństwa (np. monitoring osłon, wyłączników awaryjnych) – dzięki wymuszonemu rozwarcia styków NC.
• Automatyka budynkowa – centralne sterowanie oświetleniem, roletami, wentylacją przy użyciu sygnałów 110 V AC.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do osadzenia na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów dobierz zgodnie z obciążalnością prądową styków (brak danych w karcie katalogowej – kieruj się dokumentacją producenta). W przypadku przyłącza sprężynowego nie stosuj siły – przewód wprowadzaj prosto do gniazda. Moment dokręcania (jeśli występują zaciski śrubowe) stosuj według danych producenta – w tym modelu przewidziano wyłącznie przyłącze sprężynowe.

FAQ

• Czy stycznik posiada styki z prowadzeniem wymuszonym? Tak, wszystkie styki (zarówno NO, jak i NC) są wyposażone w prowadzenie wymuszone, co gwarantuje bezpieczne rozwieranie obwodów NC w przypadku awarii i umożliwia zastosowanie w układach bezpieczeństwa.
• Czy można rozbudować liczbę styków powyżej 8? Seria 3RH2 umożliwia rozszerzenie podstawowej wersji (4-biegunowej) do maksymalnie 8 biegunów poprzez zatrzaskiwane bloki łączników pomocniczych. W tym modelu (6NO+2NC) osiągnięto już pełną konfigurację 8-biegunową – dalsza rozbudowa nie jest możliwa.

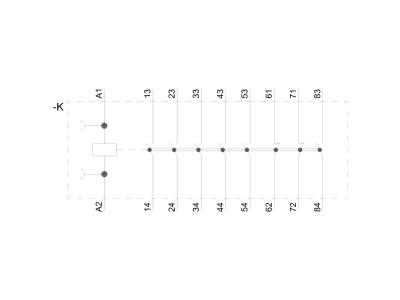

• Jakie jest napięcie cewki? Cewka stycznika przystosowana jest do napięcia przemiennego 110 V AC, 50/60 Hz. Napięcie sterujące musi być doprowadzone zgodnie z oznaczeniami zacisków A1/A2.
