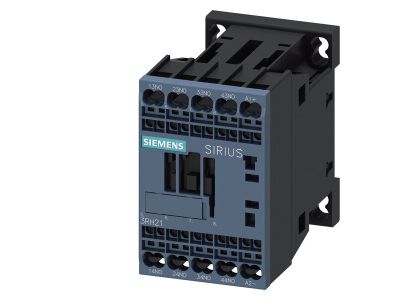

Przekaźnik pomocniczy 4NO DC 24V S00 Zaciski sprężynowe | 3RH2140-2BB40 Siemens

Opis i Kluczowe Cechy

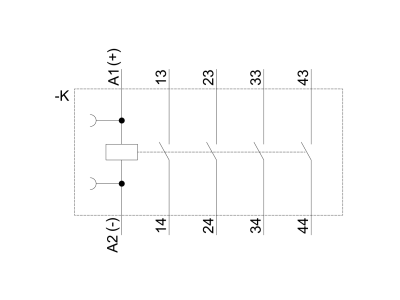

Przekaźnik pomocniczy Siemens o numerze katalogowym 3RH2140-2BB40 to zaawansowany komponent z rodziny SIRIUS, zaprojektowany do precyzyjnego przełączania sygnałów sterujących w obwodach pomocniczych. Urządzenie charakteryzuje się konfiguracją styków 4NO (cztery styki zwierne), co pozwala na jednoczesne powielanie sygnałów w wielu gałęziach układu sterowania. Wykorzystanie napięcia sterującego 24V DC (prąd stały) sprawia, że jest to idealne rozwiązanie do nowoczesnych systemów automatyki opartych na sterownikach PLC.

• Technologia zacisków sprężynowych: Zastosowanie innowacyjnych przyłączy sprężynowych gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, co znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub.
• Wymuszone prowadzenie styków: Wszystkie styki pomocnicze są zaprojektowane zgodnie z zasadą prowadzenia wymuszonego, co jest kluczowe w aplikacjach związanych z bezpieczeństwem maszynowym.
• Kompaktowa obudowa S00: Szerokość montażowa została zoptymalizowana, aby zajmować minimalną przestrzeń na szynie DIN, przy zachowaniu pełnej funkcjonalności i wysokiej trwałości mechanicznej.
• Modułowość: System SIRIUS umożliwia łatwą rozbudowę o dodatkowe bloki styków pomocniczych (do 8 biegunów) oraz integrację z akcesoriami wspólnymi dla serii 3RT2.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i dopuszczenia. Przekaźnik jest zgodny z normami IEC, co pozwala na jego stosowanie w instalacjach na całym świecie. Posiada również certyfikację UL oraz CSA, niezbędną na rynkach Ameryki Północnej. Konstrukcja urządzenia uwzględnia warianty SUVA dla aplikacji bezpieczeństwa oraz wykazuje wysoką odporność na zmienne wpływy klimatyczne, co zapewnia stabilną pracę w trudnych warunkach przemysłowych.

Zastosowanie

Stycznik pomocniczy 3RH2140-2BB40 znajduje szerokie zastosowanie w profesjonalnych szafach sterowniczych i rozdzielnicach. Jest dedykowany do:

• Systemów automatyki przemysłowej do powielania sygnałów logicznych.
• Układów blokad i zabezpieczeń, gdzie wymagane jest wymuszone prowadzenie styków.
• Sterowania niewielkimi obciążeniami pomocniczymi w układach klimatyzacji i wentylacji.
• Integracji z systemami bezpieczeństwa wymagającymi wysokiej niezawodności łączeniowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej TH35 (DIN). Dzięki technologii sprężynowej, instalacja przewodów polega na ich bezpośrednim wsunięciu w zacisk (w przypadku przewodów sztywnych lub z tulejkami) lub przy użyciu śrubokręta do zwolnienia sprężyny. Należy zwrócić uwagę na odpowiednie odizolowanie końcówek przewodów, aby zapewnić optymalny styk elektryczny. Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie odstępów wentylacyjnych zgodnie z dokumentacją techniczną serii SIRIUS dla zapewnienia optymalnego odprowadzania ciepła z cewki DC.

FAQ

• Czy do tego przekaźnika można dołożyć dodatkowe styki? Tak, podstawowa wersja 4-biegunowa może zostać rozbudowana o zatrzaskiwane bloki styków pomocniczych, pozwalając na uzyskanie do 8 biegunów.
• Czy zaciski sprężynowe są odporne na wibracje? Tak, technika sprężynowa jest szczególnie zalecana w środowiskach narażonych na drgania, ponieważ zapewnia stały docisk przewodu niezależnie od warunków zewnętrznych.
• Czy ten model zastępuje starszą serię 3RH1? Tak, seria 3RH2 jest bezpośrednim następcą sprawdzonej serii 3RH1, oferując wyższą efektywność i pełną kompatybilność z nowym systemem modułowym SIRIUS.
