Przekaźnik pomocniczy 4NO 24V DC wlk. S00, Połączenie śrubowe | 3RH2140-1BB40 Siemens

Opis i Kluczowe Cechy

Przekaźnik pomocniczy Siemens o numerze katalogowym 3RH2140-1BB40 to zaawansowany komponent z rodziny SIRIUS, zaprojektowany do pracy w najbardziej wymagających systemach sterowania i automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową budową w rozmiarze S00, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności. Wyposażony w cztery styki zwierne (4NO), przekaźnik umożliwia jednoczesne sterowanie wieloma obwodami pomocniczymi lub sygnalizacyjnymi.

• Napięcie sterownicze: Cewka zasilana prądem stałym 24V DC zapewnia stabilną pracę i kompatybilność z większością sterowników PLC.

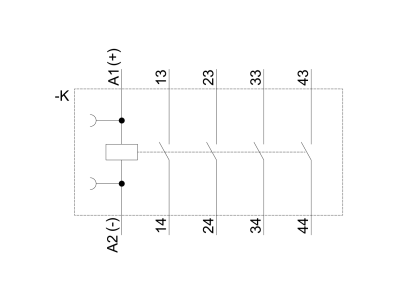

• Konfiguracja styków: Układ 4NO (cztery styki normalnie otwarte) pozwala na efektywne powielanie sygnałów i realizację logiki sterowania.
• Technologia połączeń: Tradycyjne połączenie śrubowe gwarantuje pewny styk elektryczny oraz odporność na wstrząsy i wibracje, co jest kluczowe w środowisku przemysłowym.
• Modułowość: Przekaźnik jest w pełni kompatybilny z akcesoriami systemu SIRIUS, takimi jak bloki styków pomocniczych czy ograniczniki przepięć.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznego przełączania prądów w obwodach sterowniczych. Posiada certyfikację CE oraz dopuszczenia UL i CSA, co umożliwia jego stosowanie w maszynach przeznaczonych na rynki globalne. Wysoka trwałość mechaniczna i elektryczna gwarantuje długi okres eksploatacji nawet przy wysokiej częstotliwości łączeń.

Zastosowanie

Przekaźnik pomocniczy 3RH2140-1BB40 znajduje szerokie zastosowanie w elektroenergetyce oraz automatyce budynkowej i procesowej. Jego głównym zadaniem jest szybkie sterowanie aparaturą łączeniową, taką jak styczniki mocy czy rozłączniki. Idealnie sprawdza się w procesach zapamiętywania i sygnalizowania stanów pracy maszyn, powielania sygnałów binarnych dla systemów nadrzędnych oraz w realizacji skomplikowanych zależności czasowych i logicznych w układach sterowania przekaźnikowego.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN 35 mm, co zapewnia szybką i intuicyjną instalację. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych (linek), co zwiększa pewność połączenia. Dzięki kompaktowej obudowie S00, przekaźniki te mogą być montowane bezpośrednio obok siebie, co optymalizuje przestrzeń wewnątrz rozdzielnicy.

FAQ

• Czy przekaźnik posiada wbudowaną diodę zabezpieczającą? Model 3RH2140-1BB40 w wersji standardowej wymaga zastosowania zewnętrznego modułu ogranicznika przepięć, jeśli jest to wymagane przez specyfikę układu sterowania.
• Jaki jest stopień ochrony tego urządzenia? Przekaźnik posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
• Czy można do niego dołożyć dodatkowe styki? Tak, konstrukcja serii 3RH2 pozwala na montaż czołowy dodatkowych bloków styków pomocniczych, co zwiększa liczbę dostępnych torów prądowych.
