Stycznik pomocniczy, 2NO+2NC, DC 24V, S00, przyłącze śrubowe, z diodą | 3RH2122-1FB40 Siemens

Alternatywny kod produktu: 3RH21221FB40

Opis i Kluczowe Cechy

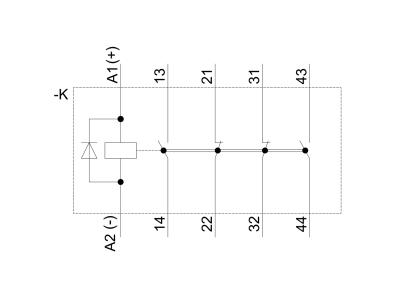

Stycznik pomocniczy Siemens SIRIUS 3RH2122-1FB40 to 4-biegunowe urządzenie przeznaczone do przełączania sygnałów sterujących w obwodzie sterowniczym. Posiada konfigurację styków 2NO+2NC, cewkę prądu stałego 24 V oraz zintegrowaną diodę tłumiącą przepięcia. Wykonany w rozmiarze S00 z przyłączem śrubowym, zapewnia kompatybilność z modułowym systemem SIRIUS oraz możliwość rozbudowy do 8 biegunów.

• Styki 2NO+2NC: Umożliwiają jednoczesne przełączanie wielu obwodów pomocniczych przy minimalnej liczbie elementów – idealne do sygnalizacji i sterowania.
• Cewka DC 24 V z diodą: Zintegrowana dioda tłumi przepięcia indukcyjne, zwiększając trwałość elementów sterujących i redukując zakłócenia.
• Wielkość S00 i przyłącze śrubowe: Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a sprawdzona technika mocowania śrubowego gwarantuje pewny i trwały kontakt.
• Prowadzenie wymuszone styków: Wszystkie styki są dostępne w wersji z prowadzeniem wymuszonym, co spełnia wymagania aplikacji bezpieczeństwa – niezawodne rozwieranie wszystkich styków przy awarii.
• Możliwość rozbudowy: Dzięki zatrzaskiwanym blokom łączników pomocniczych rozszerzysz liczbę biegunów do 8 – elastyczne dopasowanie do zmieniających się potrzeb instalacji.

Zgodność z Normami

Stycznik pomocniczy 3RH2122-1FB40 jest produkowany zgodnie z wymaganiami norm międzynarodowych, w tym IEC i UL/CSA, co potwierdza jego bezpieczeństwo i kompatybilność w instalacjach na całym świecie. Posiada oznaczenie CE.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 jest przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych w przemyśle i automatyce budynkowej.

• Sterowanie i sygnalizacja w rozdzielnicach maszyn i urządzeń – odłączanie obwodów pomocniczych.
• Rozbudowa styczników głównych serii 3RT2 – dodanie dodatkowych styków NO/NC do układu.
• W aplikacjach bezpieczeństwa (z prowadzeniem wymuszonym) – nadzór nad stanem styczników głównych.
• W module I/O sterowników PLC – izolacja sygnałów i powielanie wyjść.

Wskazówki Montażowe

Montaż i podłączanie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków (dane w dokumentacji producenta). Moment dokręcania śrub przyłączeniowych musi być zgodny z wartością podaną w instrukcji – zbyt słabe lub zbyt mocne dokręcenie może pogorszyć właściwości elektryczne.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie. Model 3RH2122-1FB40 nie jest wyposażony w podświetlenie. Zintegrowana dioda służy wyłącznie do tłumienia przepięć na cewce.
• Jaki jest stopień ochrony obudowy? W danych katalogowych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga co najmniej IP20 od strony czołowej.
• W jaki sposób działają styki 2NO+2NC? Dwa styki zwierne (NO) normalnie są rozwarte i zwierają się po załączeniu cewki; dwa styki rozwierne (NC) normalnie są zwarte i rozwierają się po załączeniu cewki. Taka konfiguracja umożliwia realizację układów wzajemnego blokowania i sygnalizacji.
