Przekaźnik półprzewodnikowy wejście 90-140VAC/wyjście 24-280VAC, 6A Zelio Solid State Relays | SSM1A16F7 Schneider Electric

Opis i Kluczowe Cechy

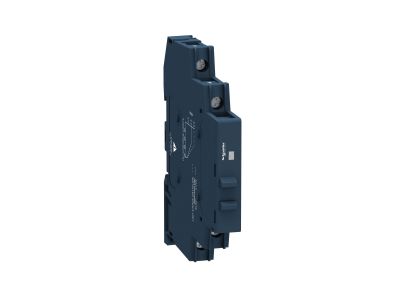

Przekaźnik półprzewodnikowy Schneider Electric Zelio SSM o symbolu SSM1A16F7 to urządzenie przeznaczone do bezstykowego załączania obciążeń oporowych. Napięcie sterowania mieści się w zakresie 90–140 VAC, natomiast wyjście obsługuje napięcia 24–280 VAC z prądem znamionowym 6 A. Dzięki wbudowanemu radiatorowi i przełączaniu w zerze napięcia (ZVS) przekaźnik zapewnia długą żywotność i minimalne zakłócenia. Montowany jest na szynie DIN 35 mm.

• Napięcie sterowania 90–140 VAC: Szeroki zakres napięć zasilania cewki umożliwia łatwą integrację z typowymi instalacjami sterowniczymi bez konieczności stosowania dodatkowych zasilaczy.
• Wyjście 24–280 VAC / 6 A: Umożliwia bezpieczne załączanie odbiorników oporowych o znacznym obciążeniu, np. grzałek czy lamp, bez ryzyka przegrzania lub uszkodzenia styków.
• Przełączanie w zerze napięcia (ZVS): Redukuje przepięcia i zakłócenia elektromagnetyczne, wydłużając żywotność podłączonych urządzeń oraz samego przekaźnika.
• Wbudowany radiator: Skutecznie odprowadza ciepło, co zwiększa niezawodność i pozwala na pracę w podwyższonej temperaturze otoczenia (do 70°C).
• Wskaźnik stanu LED oraz certyfikaty IP66/67/69/69K: Ułatwia diagnostykę i zapewnia odporność na wilgoć, pył oraz trudne warunki, w tym mycie ciśnieniowe.

Zgodność z Normami

Przekaźnik posiada certyfikaty ochrony obudowy IP66, IP67, IP69 oraz IP69K, a także dopuszczenie morskie (Marine). Potwierdzają one odporność na wnikanie pyłu, długotrwałe zanurzenie i strumienie wody pod wysokim ciśnieniem. Urządzenie spełnia rygorystyczne wymagania stawiane w przemyśle, transporcie i instalacjach narażonych na wilgoć.

Zastosowanie

Dzięki bezstykowej architekturze, szerokiemu zakresowi napięć i odporności na agresywne środowisko przekaźnik SSM1A16F7 sprawdza się w wielu obszarach automatyki przemysłowej i budynkowej.

• Sterowanie grzałkami, piecami oporowymi i nagrzewnicami w systemach HVAC.
• Załączanie oświetlenia żarowego, halogenowego oraz lamp LED o charakterze oporowym (z odpowiednim filtrem).
• Impulsy do styczników, przekaźników elektromagnetycznych lub wejść PLC w rozdzielnicach o podwyższonej wilgotności.
• Automatyka w obiektach narażonych na mycie ciśnieniowe, zapylenie lub wahania temperatury (-40°C do 70°C).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika półprzewodnikowego może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie mocuj na szynie TH35 (DIN) w pozycji umożliwiającej swobodny przepływ powietrza wokół radiatora. Przekrój przewodów dobierz do prądu 6 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – według dokumentacji producenta. Nie przekraczaj temperatury otoczenia 70°C oraz zapewnij odprowadzanie ciepła, aby uniknąć przegrzania wewnętrznego elementu półprzewodnikowego.

FAQ

• Czy przekaźnik SSM1A16F7 posiada wbudowane podświetlenie / sygnalizację stanu? Tak, na obudowie znajduje się dioda LED informująca o stanie załączenia obwodu wyjściowego. Ułatwia to wizualną kontrolę pracy bez użycia miernika.
• Jaki stopień ochrony ma ten przekaźnik? Urządzenie posiada certyfikaty obudowy IP66, IP67, IP69 oraz IP69K, co oznacza odporność na pył, zanurzenie do 1 m (przez 30 min) oraz strumienie wody pod wysokim ciśnieniem – idealne do mycia w przemyśle spożywczym i innych agresywnych środowiskach.
• Czy przekaźnik jest przystosowany do przełączania obciążeń indukcyjnych, np. silników? Nie, przełączanie ZVS jest zoptymalizowane dla obciążeń oporowych (grzałki, lampy żarowe). Do obciążeń indukcyjnych należy stosować przekaźniki z odpowiednim trybem przełączania (np. w szczycie napięcia) lub dodatkowe zabezpieczenia.
