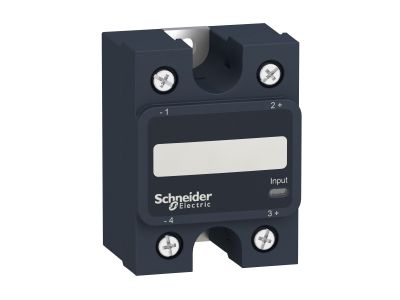

Przekaźnik półprzewodnikowy wejście 4-32VDC/wyjście 48-660VAC,90A Zelio Solid State Relays | SSP1A490BDT Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Schneider Electric Zelio o symbolu SSP1A490BDT to zaawansowane urządzenie SSR (Solid State Relay) przeznaczone do sterowania obciążeniami oporowymi. Oferuje prąd wyjściowy 90 A oraz zakres napięć wyjściowych 48–660 V AC, co pozwala na bezpieczną pracę w wymagających aplikacjach przemysłowych. Dzięki napięciu sterującemu 4–32 V DC i przełączaniu w zerze (ZVS) zapewnia cichą, beziskrową pracę oraz minimalizację zakłóceń elektromagnetycznych. Przekaźnik montuje się w otworze o średnicy 22 mm, co ułatwia integrację z istniejącymi panelami sterowniczymi.

• Prąd wyjściowy 90 A: Umożliwia sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania – idealny do dużych grzałek, pieców i nagrzewnic.
• Zakres napięć wyjściowych 48–660 V AC: Szeroka kompatybilność z instalacjami jedno- i trójfazowymi, co zwiększa elastyczność zastosowań.
• Napięcie sterujące 4–32 V DC: Dopasowany do typowych sygnałów sterujących z PLC, sterowników i przekaźników – łatwa integracja w automatyce.
• Przełączanie w zerze (ZVS): Redukuje przepięcia i zakłócenia sieciowe, wydłużając żywotność podłączonych urządzeń i zapewniając cichą pracę.
• Wskaźnik stanu i awarii oraz blokowany przycisk testowy: Umożliwiają szybką diagnostykę i ręczne testowanie przekaźnika bez dodatkowego osprzętu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Szczegółowe informacje o zgodności z normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik półprzewodnikowy SSP1A490BDT jest przeznaczony przede wszystkim do sterowania obciążeniami rezystancyjnymi w instalacjach przemysłowych, budynkowych i systemach automatyki. Dzięki wysokiej obciążalności i bezstykowej konstrukcji sprawdza się w aplikacjach wymagających częstego łączenia oraz pracy w trudnych warunkach środowiskowych.

• Sterowanie grzałkami elektrycznymi w piecach przemysłowych, suszarniach i nagrzewnicach.
• Automatyka procesowa – załączanie/wyłączanie odbiorników na podstawie sygnałów z PLC lub termostatów.
• Systemy HVAC – regulacja pracy nagrzewnic kanałowych i grzałek w klimakonwektorach.
• Oświetlenie żarowe i inne obciążenia oporowe w instalacjach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i obciążenia. Przekaźnik montuj na metalowych powierzchniach zapewniających odprowadzanie ciepła – otwór montażowy o średnicy 22 mm. Przewody przyłączeniowe (nieizolowane, z końcówkami zaciśniętymi, rozwidlonymi lub pierścieniowymi) dobierz do prądu 90 A zgodnie z obowiązującymi normami. Moment dokręcania śrub – stosuj się do zaleceń zawartych w dokumentacji producenta.

FAQ

• Jaki jest zakres napięcia sterującego? Napięcie sterujące wynosi 4–32 V DC, co pozwala na współpracę z typowymi źródłami sygnałów niskonapięciowych, takimi jak wyjścia PLC czy przekaźniki pomocnicze.
• Czy przekaźnik ma wskaźnik LED stanu pracy? Tak, urządzenie wyposażono w dwukolorowy wskaźnik informujący o stanie normalnej pracy oraz o awarii. Dodatkowo blokowany przycisk testowy umożliwia ręczne załączenie przekaźnika w celach diagnostycznych.
• Jaki typ przełączania realizuje ten przekaźnik? Przekaźnik wykorzystuje przełączanie w zerze napięcia (ZVS), co minimalizuje przepięcia i zakłócenia elektromagnetyczne. Jest to rozwiązanie dedykowane obciążeniom oporowym – nie zaleca się stosowania do obciążeń indukcyjnych bez dodatkowych filtrów.
