Przekaźnik półprzewodnikowy wejście 4-32VDC/wyjście 24-280VAC, 12A | SSM1A112BDR Schneider Electric

Opis i Kluczowe Cechy

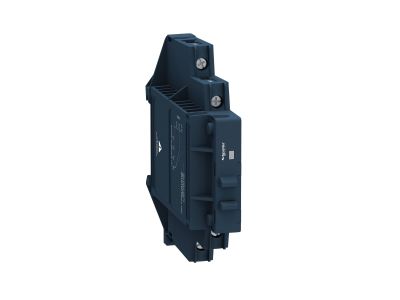

Przekaźnik półprzewodnikowy Schneider Electric Zelio o symbolu SSM1A112BDR to urządzenie montowane na szynie DIN, przeznaczone do przełączania obwodów prądu przemiennego. Sterowany napięciem stałym 4-32 VDC, zapewnia płynne załączanie obciążeń AC w zakresie 24-280 VAC z prądem wyjściowym 12 A. Wyposażony we wbudowany radiator i wskaźnik stanu, łączy trwałość konstrukcji półprzewodnikowej z wygodą użytkowania. Szerokość modułu nie została podana w danych producenta – przed montażem sprawdź wymiary w dokumentacji technicznej.

• Napięcie sterujące 4-32 VDC: szeroki zakres napięć wejściowych umożliwia bezpośrednie sterowanie z układów PLC, przekaźników lub mikroprocesorów bez dodatkowych kondycjonerów sygnału.
• Prąd wyjściowy 12 A (AC): pozwala bezpiecznie załączać odbiorniki o znacznym poborze mocy, np. silniki, grzałki czy cewki, bez ryzyka przegrzania styków.
• Przełączanie RVS (Random Voltage Switching): zapewnia załączenie w dowolnym punkcie sinusoidy napięcia, co minimalizuje prądy udarowe przy obciążeniach pojemnościowych.
• Wbudowany radiator: efektywnie odprowadza ciepło generowane podczas pracy, zwiększając trwałość i niezawodność przekaźnika w długotrwałej eksploatacji.
• Wskaźnik stanu LED i bezpieczne złącze: dioda informuje o załączeniu wyjścia, a konstrukcja złącza ogranicza ryzyko przypadkowego kontaktu podczas montażu.

Zgodność z Normami

Przekaźnik zaprojektowano zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Montaż i użytkowanie powinny odbywać się zgodnie z wytycznymi producenta oraz lokalnymi przepisami elektrycznymi.

Zastosowanie

Dzięki izolacji galwanicznej między sterowaniem a obwodem mocy oraz odporności na drgania i przepięcia, przekaźnik półprzewodnikowy sprawdza się w aplikacjach wymagających szybkiego łączenia bez zużycia mechanicznego. Typowe scenariusze użycia:

• Sterowanie grzałkami, oświetleniem LED lub żarowym w systemach automatyki budynkowej.
• Załączanie i wyłączanie małych silników indukcyjnych (przy zachowaniu doboru prądu do charakterystyki rozruchu).
• Impulsowe sterowanie stycznikami, przekaźnikami elektromechanicznymi lub wejściami PLC w szafach sterowniczych.
• Sygnalizacja i przełączanie w układach bezstykowych, np. w instalacjach HVAC czy automatyce przemysłowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN 35 mm). Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – pamiętaj, że dla prądu 12 A zalecany jest przekrój dostosowany do obciążenia i temperatury otoczenia. Należy zapewnić odpowiednią wentylację wokół radiatora, aby nie przekroczyć maksymalnej temperatury pracy.

FAQ

• Czy przekaźnik ma podświetlenie przycisku? Przekaźnik nie jest wyposażony w podświetlenie. Posiada wbudowaną diodę LED sygnalizującą stan załączenia wyjścia – świeci, gdy na wyjściu pojawia się napięcie.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. W typowej aplikacji na szynie DIN w rozdzielnicy, strefa zacisków jest chroniona obudową (standardowo IP20). Do pracy w warunkach pylastych lub wilgotnych należy zastosować dodatkową obudowę.
• Jaki tryb przełączania stosuje ten przekaźnik? Przekaźnik wykorzystuje przełączanie RVS (Random Voltage Switching), które załącza obciążenie w dowolnym punkcie sinusoidy napięcia sieci. Dzięki temu doskonale nadaje się do obciążeń pojemnościowych (np. kondensatorów, zasilaczy impulsowych) – eliminuje wysokie prądy udarowe związane z załączeniem w szczycie napięcia.
