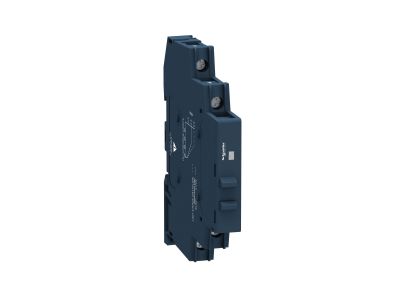

Przekaźnik półprzewodnikowy wejście 4-32V DC/wyjście 1-60V DC, 6A Zelio Solid State Relays | SSM1D26BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy (SSR) jednofazowy Schneider Electric z serii Zelio Solid State Relays, oznaczony symbolem SSM1D26BD, przeznaczony do przełączania prądu stałego. Oferuje prąd znamionowy 6 A przy napięciu obciążenia od 1 do 60 V DC, co pozwala na bezpieczną i bezstykową kontrolę odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków – idealne rozwiązanie w aplikacjach wymagających częstego łączenia i długiej żywotności. Sterowany napięciem wejściowym 4–32 V DC, montowany na szynę DIN 35 mm. Posiada wbudowany radiator oraz graficzny wskaźnik LED statusu wejścia.

• Prąd wyjścia 6 A: Umożliwia bezpośrednie sterowanie odbiornikami DC, takimi jak siłowniki, zawory elektromagnetyczne czy lampy LED, z dużym zapasem mocy.
• Zakres napięcia obciążenia 1–60 V DC: Elastyczność w doborze zasilania – jeden model obsługuje zarówno niskonapięciowe układy sterowania, jak i wyższe napięcia robocze.
• Wejście sterujące 4–32 V DC: Kompatybilność z typowymi sygnałami z PLC, przekaźników lub przycisków – łatwa integracja w systemach automatyki.
• Wbudowany radiator: Efektywne odprowadzanie ciepła podczas pracy z pełnym obciążeniem, co przekłada się na stabilną pracę i dłuższą żywotność przekaźnika.
• Graficzny wskaźnik LED: Bieżąca informacja o stanie wejścia – ułatwia diagnozę i kontrolę pracy urządzenia bez konieczności podłączania miernika.

Zgodność z Normami

Przekaźnik półprzewodnikowy SSM1D26BD został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada certyfikację CE, potwierdzającą spełnienie wymogów dyrektyw unijnych. Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych, gdzie typowo obowiązuje stopień ochrony IP20 (osłona przed ciałami stałymi). Szczegółowe normy dotyczące konkretnych zastosowań należy zweryfikować z dokumentacją techniczną producenta.

Zastosowanie

Dzięki bezstykowej technologii SSR (Solid State Relay) przekaźnik ten znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka, cicha praca oraz brak zużycia mechanicznego styków. Idealnie sprawdza się w układach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami DC, hamulcami elektromagnetycznymi i siłownikami w maszynach produkcyjnych.
• Przełączanie zasilania czujników, przetworników i wyświetlaczy w szafach sterowniczych.
• Impulsowe sterowanie przekaźnikami elektromechanicznymi lub stycznikami w systemach oddzielających obwody sterowania od wykonawczych.
• Automatyka oświetlenia LED dużej mocy oraz instalacje fotowoltaiczne (obwody DC).

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia we wszystkich obwodach. Przekaźnik mocuje się na szynie DIN 35 mm (TH35) za pomocą dołączonego zatrzasku. Przekrój przewodów należy dobrać zgodnie z obciążeniem 6 A oraz lokalnymi przepisami. Momenty dokręcania zacisków oraz zalecany typ przewodów (sztywny/elastyczny) należy stosować według dokumentacji producenta. Ze względu na wbudowany radiator zachować odpowiednią wentylację wokół urządzenia – nie instalować w bezpośrednim sąsiedztwie źródeł ciepła.

FAQ

• Czy przekaźnik posiada wbudowany wskaźnik LED? Tak, urządzenie wyposażone jest w graficzny wskaźnik pokazujący status wejścia – świeci, gdy podane jest napięcie sterujące 4–32 V DC.
• Jaki jest stopień ochrony obudowy? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie typowo wymagany jest stopień ochrony IP20. Dokładne dane dotyczące szczelności obudowy należy sprawdzić w karcie katalogowej producenta.
• Czy przekaźnik nadaje się do pracy ciągłej? Tak, przy zachowaniu znamionowego prądu 6 A i odpowiednim odprowadzaniu ciepła (wbudowany radiator) może pracować w trybie ciągłym w zakresie temperatur od -25°C do 70°C. Przekaźnik nie zawiera ruchomych części, co eliminuje zużycie mechaniczne.
