Przekaźnik półprzewodnikowy wejście 3-12V DC/wyjście 24-280V AC 2A Zelio Solid State Relays | SSL1A12JD Schneider Electric

Opis i Kluczowe Cechy

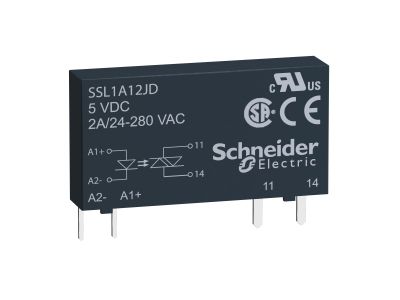

Przekaźnik półprzewodnikowy Zelio Solid State Relays SSL1A12JD od Schneider Electric to kompaktowe urządzenie łączące sterowanie niskonapięciowe (3–12 V DC) z przełączaniem obwodów zasilania 24–280 V AC przy prądzie znamionowym 2 A. Dzięki technologii półprzewodnikowej eliminuje ruchome styki, co zapewnia cichą pracę, odporność na wibracje i zanieczyszczenia oraz nieograniczoną trwałość elektryczną. Fabrycznie zamontowana podkładka termiczna zwiększa żywotność termiczną przekaźnika.

• Napięcie sterowania 3–12 V DC: umożliwia bezpośrednie sterowanie z układów logicznych, PLC lub mikroprocesorów bez dodatkowych wzmacniaczy.
• Napięcie wyjściowe 24–280 V AC / prąd 2 A: odpowiednie do przełączania obciążeń rezystancyjnych, takich jak grzałki, lampy czy cewki styczników, w standardowych sieciach jednofazowych.
• Stopień ochrony IP67: zapewnia szczelność przed pyłem i wilgocią, umożliwiając instalację w trudnych warunkach przemysłowych lub na zewnątrz.
• Technologia półprzewodnikowa (SSR): brak ruchomych części eliminuje zużycie mechaniczne, zapewnia cichą pracę i odporność na wstrząsy oraz wibracje.
• Fabrycznie zamontowana podkładka termiczna: poprawia odprowadzanie ciepła, wydłużając żywotność przekaźnika i redukując ryzyko przestojów.

Zgodność z Normami

Przekaźnik półprzewodnikowy SSL1A12JD spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Produkowany jest zgodnie ze standardami jakości Schneider Electric, gwarantującymi niezawodność w zastosowaniach przemysłowych. Ze względu na stopień ochrony IP67 urządzenie nadaje się do pracy w środowiskach o podwyższonej wilgotności i zapyleniu.

Zastosowanie

Dzięki uniwersalnym parametrom elektrycznym i wysokiej odporności środowiskowej przekaźnik SSL1A12JD sprawdza się w różnorodnych obwodach sterowania i automatyki. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezstykowe, ciche i długowieczne przełączanie.

• Sterowanie obciążeniami rezystancyjnymi (grzałki, piece, lampy) w maszynach i instalacjach przemysłowych.
• Impulsowe lub ciągłe załączanie cewek styczników, przekaźników oraz zaworów w systemach sterowania PLC.
• Łączenie sygnałów sterujących z obwodami zasilania w automatyce budynkowej (np. sterowanie oświetleniem, wentylacją).
• Praca w środowiskach o wysokich wibracjach, zapyleniu lub wilgotności – np. w transporcie, rolnictwie, przemyśle spożywczym.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika SSL1A12JD może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Przed montażem należy sprawdzić, czy parametry obwodu (napięcie, prąd) mieszczą się w dopuszczalnym zakresie pracy urządzenia. Podkładkę termiczną dostarczoną fabrycznie należy odpowiednio dociągnąć do radiatora (jeśli wymagany) zgodnie z dokumentacją producenta. Przekroje przewodów należy dobrać do prądu 2 A, pamiętając o odpowiedniej izolacji dla napięcia 280 V AC. Należy unikać instalacji w miejscach narażonych na bezpośrednie zalanie wodą, mimo IP67.

FAQ

• Czy przekaźnik SSL1A12JD ma podświetlenie lub diodę sygnalizacyjną? W danych producenta nie określono obecności wbudowanego podświetlenia. Urządzenie może wymagać zewnętrznej sygnalizacji stanu załączenia, jeśli jest wymagana.
• Jaki jest stopień ochrony i czy mogę go zastosować na zewnątrz? Przekaźnik posiada stopień ochrony IP67, co oznacza odporność na pył i chwilowe zanurzenie. Może być stosowany na zewnątrz, ale należy unikać długotrwałego zalania wodą pod ciśnieniem.
• Czy przekaźnik przełącza w zerze napięcia (zero-crossing)? W karcie katalogowej nie podano trybu przełączania. Dla obciążeń rezystancyjnych standardowo stosuje się przełączanie w zerze, co ogranicza zakłócenia. W razie pytań technicznych zalecamy kontakt z producentem.
