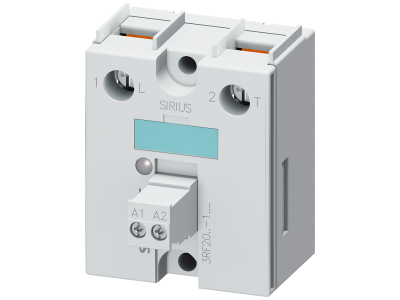

Przekaźnik półprzewodnikowy 3RF2, szer. 45mm, 20A 24-230V, 24 VDC, przyłącze śrubowe | 3RF2020-1AA02 Siemens

Alternatywny kod produktu: 3RF20201AA02

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy z serii 3RF2 firmy Siemens (symbol 3RF2020-1AA02) o szerokości 45 mm, przeznaczony do bezstykowego przełączania obwodów prądu przemiennego w zakresie napięcia 24-230 V AC. Urządzenie sterowane napięciem 24 V DC umożliwia niezawodne załączanie i wyłączanie odbiorników o prądzie do 20 A, eliminując zużycie mechaniczne styków i zwiększając trwałość systemu. Przyłącze śrubowe ułatwia szybki i pewny montaż przewodów.

• Prąd obciążenia 20 A: Umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania.
• Napięcie obciążenia 24-230 V AC: Szeroki zakres napięć pracy, pozwala na uniwersalne zastosowanie w instalacjach przemysłowych i budynkowych.
• Napięcie sterowania 24 V DC: Kompatybilność z typowymi układami automatyki i sterownikami PLC.
• Szerokość 45 mm: Kompaktowa obudowa umożliwia łatwy montaż na szynie TH35, oszczędzając miejsce w rozdzielnicy.
• Przyłącze śrubowe: Prosty i pewny montaż przewodów, zapewniający stabilne połączenie elektryczne.

Zgodność z Normami

Produkt zgodny z europejskimi normami dotyczącymi urządzeń sterowniczych oraz posiada certyfikat CE. Przeznaczony do montażu w instalacjach spełniających wymagania niskonapięciowe.

Zastosowanie

Przekaźnik półprzewodnikowy 3RF2020-1AA02 znajduje zastosowanie w układach automatyki przemysłowej, budynkowej oraz wszędzie tam, gdzie wymagane jest szybkie i bezstykowe przełączanie obwodów.

• Sterowanie grzałkami, silnikami (w obwodach prądu przemiennego) oraz innymi odbiornikami rezystancyjnymi i indukcyjnymi.
• Impulsowe załączanie styczników i przekaźników w szafach sterowniczych.
• Interfejs między sterownikami PLC a obwodami wykonawczymi (zgodność napięcia sterowania 24 V DC).
• Automatyka budynkowa: sterowanie oświetleniem, wentylacją, ogrzewaniem.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że instalacja jest odłączona od napięcia. Urządzenie montować na szynie TH35 (DIN). Przekrój przewodów dobrać do prądu obciążenia (20 A) zgodnie z obowiązującymi normami. Moment dokręcania śrub przyłącza – zgodnie z dokumentacją producenta. Przy prądzie bliskim maksymalnemu oraz w podwyższonej temperaturze otoczenia zaleca się stosowanie radiatora – szczegółowe wytyczne znajdują się w dokumentacji technicznej.

FAQ

• Jaki zakres napięcia obciążenia? Przekaźnik pracuje z napięciem 24-230 V AC.
• Jakie jest napięcie sterowania? Sterowanie realizowane jest napięciem 24 V DC.
• Czy wymagany jest radiator? Przy prądzie obciążenia bliskim 20 A oraz w instalacjach o podwyższonej temperaturze otoczenia zaleca się montaż na radiatorze. Szczegółowe wytyczne znajdują się w dokumentacji technicznej produktu.
