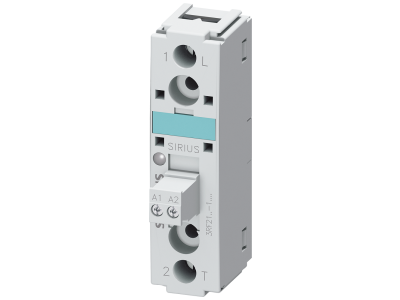

Przekaźnik półprzewodnikowy 3RF2, szer. 22,5mm, 90A 48-600V, 4-30VDC, przyłącze śrubowe | 3RF2190-1AA45 Siemens

Alternatywny kod produktu: 3RF21901AA45

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Siemens 3RF2190-1AA45 to urządzenie do bezstykowego przełączania prądu przemiennego o prądzie znamionowym 90 A i napięciu pracy 48–600 V AC. Sterowany napięciem stałym w zakresie 4–30 V DC, oferuje cichą i beziskrową pracę bez elementów mechanicznych. Szerokość modułu wynosi 22,5 mm, co pozwala na oszczędność miejsca w rozdzielnicy. Przyłącze śrubowe ułatwia szybki i pewny montaż przewodów.

• Prąd 90 A: umożliwia bezpieczne sterowanie odbiornikami o dużym poborze mocy bez ryzyka przegrzania styków (brak styków mechanicznych).
• Zakres napięcia zasilania 48–600 V AC: szeroka kompatybilność z sieciami niskiego napięcia, w tym instalacjami trójfazowymi.
• Sterowanie 4–30 V DC: bezpośrednia współpraca z wyjściami sterowników PLC, przekaźników lub mikroprocesorów.
• Szerokość 22,5 mm: kompaktowa obudowa pozwalająca na zagęszczenie aparatury w szafie sterowniczej.
• Przyłącze śrubowe: niezawodne i powtarzalne połączenie przewodów, łatwe w serwisie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zaprojektowano go zgodnie z aktualnymi standardami branżowymi dla przekaźników półprzewodnikowych.

Zastosowanie

Przekaźnik półprzewodnikowy 3RF2190-1AA45 znajduje zastosowanie tam, gdzie wymagane jest szybkie, ciche i bezawaryjne przełączanie obciążeń AC, szczególnie w warunkach częstego łączenia.

• Sterowanie grzałkami elektrycznymi w procesach przemysłowych (piece, suszarnie).
• Załączanie i wyłączanie silników indukcyjnych małej i średniej mocy.
• Impulsowe sterowanie oświetleniem LED lub żarowym o dużym prądzie rozruchu.
• Współpraca z systemami automatyki budynkowej (HVAC, wentylacja) jako element wykonawczy.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem obciążenia oraz dokumentacją producenta. Zwróć uwagę na wymogi dotyczące chłodzenia – w przypadku pracy z pełnym obciążeniem może być konieczne zastosowanie radiatora. Momenty dokręcania zacisków śrubowych należy utrzymać zgodnie z instrukcją dołączoną do urządzenia.

FAQ

• Czy przekaźnik posiada podświetlenie stanu? Nie, ten model nie jest wyposażony w diodę sygnalizacyjną. Napięcie sterujące podawane na wejście należy sprawdzać miernikiem.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Standardowo tego typu przekaźniki stosuje się wewnątrz rozdzielnic o stopniu ochrony IP20. Ostateczne zabezpieczenie zależy od szafy sterowniczej.
• Jaki jest tryb pracy styku – NO czy NC? Przekaźnik półprzewodnikowy nie posiada mechanicznych styków w rozumieniu NO/NC. Przełączanie odbywa się w stanie stałym (SSR) – sterowanie napięciem DC powoduje przewodzenie w obwodzie AC. W stanie spoczynkowym obwód jest otwarty.
