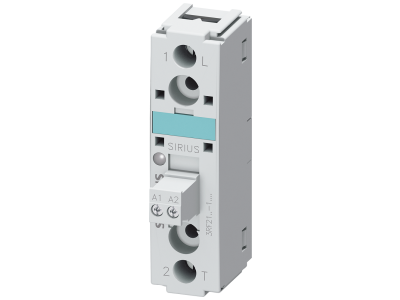

Przekaźnik półprzewodnikowy 3RF2 szer. 22,5mm, 50A 400-600V / 24V DC, przyłącze śrubowe | 3RF2150-1AA06 Siemens

Alternatywny kod produktu: 3RF21501AA06

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Siemens 3RF2150-1AA06 to solidne rozwiązanie do bezstykowego załączania i wyłączania obciążeń w instalacjach przemysłowych i budynkowych. Urządzenie oferuje prąd znamionowy 50 A przy napięciu obciążenia 400–600 V AC, co pozwala bezpiecznie sterować odbiornikami o znacznym poborze mocy bez ryzyka zużycia styków. Sterowanie napięciem 24 V DC umożliwia bezpośrednie podłączenie do wyjść sterowników PLC lub układów automatyki. Moduł o szerokości 22,5 mm montowany na szynie TH35 oszczędza miejsce w rozdzielnicy, a przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Prąd znamionowy 50 A: Wysoka obciążalność pozwala sterować dużymi odbiornikami, takimi jak grzałki, silniki czy transformatory, bez konieczności stosowania dodatkowych styczników.
• Zakres napięcia obciążenia 400–600 V AC: Uniwersalność w instalacjach trójfazowych i wysokonapięciowych – jeden przekaźnik obsługuje typowe napięcia sieciowe w Europie.
• Napięcie sterowania 24 V DC: Kompatybilność z cyfrowymi sygnałami sterującymi z PLC, przekaźników pomocniczych lub mikroprzełączników, co ułatwia integrację w systemach automatyki.
• Szerokość modułu 22,5 mm: Kompaktowa obudowa na szynę DIN TH35 – idealna do rozdzielnic o ograniczonej przestrzeni, pozwala na gęste rozmieszczenie aparatury.
• Przyłącze śrubowe: Pewne i odporne na wibracje połączenie przewodów o przekroju do 25 mm² (wg dokumentacji), gwarantujące niską rezystancję styku i bezpieczeństwo pracy.

Zgodność z Normami

Przekaźnik półprzewodnikowy 3RF2150-1AA06 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do montażu w rozdzielnicach o stopniu ochrony min. IP20.

Zastosowanie

Dzięki bezstykowej technologii przełączania, przekaźnik półprzewodnikowy sprawdza się w zastosowaniach wymagających dużej trwałości łączeniowej, szybkiego przełączania oraz pracy w środowiskach o podwyższonej wilgotności lub zapyleniu. Typowe scenariusze użycia:

• Sterowanie grzałkami rezystancyjnymi (piece, suszarnie, systemy HVAC) – szybkie i beziskrowe załączanie bez wpływu na żywotność styków.
• Załączanie silników trójfazowych małej i średniej mocy (np. napędy wentylatorów, pomp) – w połączeniu z odpowiednim zabezpieczeniem przeciążeniowym.
• Impulsowe sterowanie stycznikami, przekaźnikami lub cewkami PLC – idealne do układów sekwencyjnych i cyklicznych.
• Automatyka oświetlenia (np. sterowanie oświetleniem halogenowym, jarzeniowym lub LED dużej mocy) – praca z częstymi łączeniami bez pogorszenia parametrów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35. Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dopasować do wartości prądu znamionowego (min. 10 mm² dla 50 A). Ze względu na wydzielanie ciepła, zaleca się zachowanie odstępów wentylacyjnych między modułami oraz stosowanie radiatora w przypadku pracy z prądem bliskim wartości maksymalnej – szczegółowe warunki instalacji określa karta katalogowa produktu.

FAQ

• Jaki jest zakres napięcia zasilania obciążenia? Przekaźnik pracuje w zakresie napięć wejściowych 400–600 V AC, co obejmuje typowe napięcia sieci trójfazowej 400 V oraz instalacje 480 V/600 V.
• Jakie napięcie sterowania jest wymagane? Do sterowania potrzebne jest napięcie 24 V DC – może być podawane z zasilacza impulsowego lub wyjścia cyfrowego sterownika PLC.
• Czy przekaźnik jest przystosowany do montażu na szynie DIN TH35? Tak, szerokość modułu 22,5 mm umożliwia łatwy montaż na standardowej szynie TH35 w rozdzielnicach i szafach sterowniczych.
