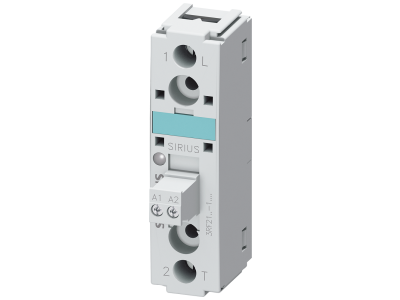

Przekaźnik półprzewodnikowy 3RF2, szer. 22,5mm, 30A, 48-600V, 4-30VDC,przyłącze śrubowe | 3RF2130-1AA45 Siemens

Alternatywny kod produktu: 3RF21301AA45

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Siemens 3RF2130-1AA45 to urządzenie o szerokości 22,5 mm, zaprojektowane do bezstykowego przełączania obciążeń AC. Dzięki prądowi znamionowemu 30 A oraz zakresowi napięcia obciążenia 48–600 V nadaje się do sterowania odbiornikami o znacznym poborze mocy, a napięcie sterujące 4–30 V DC umożliwia łatwe współpracowanie z typowymi sygnałami z PLC, przekaźników lub przycisków. Brak elementów ruchomych przekłada się na wysoką niezawodność i długi czas bezawaryjnej pracy.

• Prąd znamionowy 30 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zakres napięcia obciążenia 48–600 V: uniwersalność zastosowań w instalacjach przemysłowych i budynkowych, od niskiego do średniego napięcia.
• Napięcie sterujące 4–30 V DC: kompatybilność z szeroką gamą sterowników i układów automatyki.
• Szerokość 22,5 mm: oszczędność miejsca w rozdzielnicy – montaż na szynie TH35 zgodnie z profilem DIN.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów, łatwe w instalacji i serwisie.

Zgodność z Normami

Przekaźnik półprzewodnikowy Siemens 3RF2130-1AA45 spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz jest przeznaczony do montażu w rozdzielnicach zgodnie ze standardem DIN. Produkt podlega rygorystycznej kontroli jakości producenta.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne przełączanie obciążeń AC bez zużycia mechanicznego. Doskonale sprawdza się w układach automatyki przemysłowej i budynkowej.

• Sterowanie grzałkami elektrycznymi, piecami oporowymi i promiennikami.
• Załączanie i wyłączanie oświetlenia (żarowego, halogenowego, LED) o dużych mocach.
• Przełączanie cewek styczników, przekaźników oraz zaworów elektromagnetycznych.
• Impulsowe sterowanie odbiornikami w systemach PLC – napięcie sterujące 4–30 V DC idealnie dopasowane do sygnałów cyfrowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekaźnik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 30 A oraz warunków środowiskowych. Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację, aby uniknąć przegrzania w warunkach dużej obciążalności.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Nie, model 3RF2130-1AA45 nie posiada wbudowanej diody sygnalizacyjnej ani podświetlenia. Stan pracy można monitorować za pomocą zewnętrznych wskaźników.
• Jaki stopień ochrony ma to urządzenie? Dla standardowej obudowy modułowej 22,5 mm przyjmuje się stopień ochrony IP20, typowy dla aparatury montowanej w suchych rozdzielnicach. Dokładną specyfikację znajdziesz w karcie katalogowej.
• W jakim trybie przełącza przekaźnik? Przekaźniki półprzewodnikowe serii 3RF standardowo przełączają w zerze napięcia (Zero Crossing) dla obciążeń AC, co minimalizuje przepięcia i zakłócenia. Dla obciążeń DC lub specyficznych aplikacji zalecamy weryfikację z dokumentacją techniczną.
