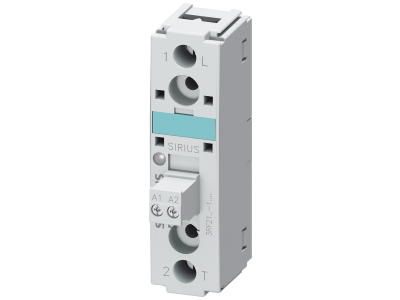

Przekaźnik półprzewodnikowy 3RF2, szer. 22,5mm, 30A, 24-230V / 24V DC, przyłącze śrubowe | 3RF2130-1AA02 Siemens

Alternatywny kod produktu: 3RF21301AA02

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy serii 3RF2 (symbol 3RF2130-1AA02) to bezstykowy element łączeniowy przeznaczony do sterowania obciążeniami w instalacjach przemysłowych i budynkowych. Dzięki prądzie znamionowym 30 A umożliwia bezpieczne przełączanie odbiorników o znacznym poborze mocy bez ryzyka przegrzania styków, a zakres napięcia sterowania 24–230 V AC / 24 V DC zapewnia kompatybilność z różnymi systemami automatyki. Urządzenie zamontowane jest w obudowie o szerokości 22,5 mm, co pozwala na oszczędność miejsca w rozdzielnicy. Przyłącze śrubowe gwarantuje pewne połączenie przewodów.

• Prąd znamionowy 30 A: umożliwia pracę z obciążeniami dużej mocy (grzałki, silniki, oświetlenie) bez przeciążeń termicznych.
• Napięcie sterowania 24–230 V AC / 24 V DC: uniwersalny zakres pozwala na bezpośrednie podłączenie do układów sterowania PLC, styczników oraz przekaźników, niezależnie od rodzaju napięcia.
• Szerokość 22,5 mm: kompaktowa obudowa modułowa oszczędza miejsce w szafie sterowniczej, idealna do gęstego okablowania.
• Bezstykowa konstrukcja półprzewodnikowa: brak elementów mechanicznych zapewnia cichą pracę, długą żywotność i odporność na wibracje – brak iskrzenia i zużycia styków.
• Przyłącze śrubowe: umożliwia szybki i bezpieczny montaż przewodów o odpowiednim przekroju bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza oznakowanie CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Przekaźnik półprzewodnikowy 3RF2130-1AA02 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezstykowe i bezawaryjne przełączanie obciążeń. Sprawdza się w systemach automatyki przemysłowej, sterowania maszynami oraz w inteligentnych instalacjach budynkowych.

• Sterowanie grzałkami, siłownikami i innymi odbiornikami rezystancyjnymi i indukcyjnymi w szafach sterowniczych.
• Generowanie impulsów do styczników, przekaźników lub wejść sterowników PLC w procesach produkcyjnych.
• Sygnalizacja świetlna i włączanie dużych źródeł światła (np. lamp wyładowczych, LED dużej mocy) bez ryzyka przepalenia styków.
• Automatyka budynkowa – sterowanie wentylacją, ogrzewaniem elektrycznym, roletami w systemach BMS.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania zacisków śrubowych należy dostosować do zaleceń producenta, a przekrój przyłączanych przewodów dobrać zgodnie z obowiązującymi normami dla prądu 30 A. Należy zapewnić odpowiednią wentylację wokół obudowy, aby uniknąć przegrzania.

FAQ

• Czy przekaźnik posiada wbudowane podświetlenie lub sygnalizację stanu? Producent nie przewidział wbudowanego podświetlenia. Stan załączenia można sprawdzić za pomocą zewnętrznej diody LED w obwodzie sterowania lub poprzez pomiar napięcia na wyjściu.
• Jaki jest stopień ochrony przekaźnika? Przekaźnik montowany jest wewnątrz rozdzielnicy, dlatego standardowy stopień ochrony obudowy to IP20 – ochrona przed dotykiem i obcymi ciałami stałymi. W przypadku montażu w warunkach przemysłowych należy zapewnić dodatkową osłonę.
• Czy przekaźnik pracuje w trybie załączenia przy zaniku napięcia (fail-safe)? Jest to przekaźnik półprzewodnikowy typu NO (normalnie otwarty), co oznacza, że przy braku napięcia sterowania wyjście jest rozwarte. Nie jest to tryb fail-safe w rozumieniu bezpieczeństwa maszyn – wymaga oddzielnego obwodu bezpieczeństwa, jeśli wymagana jest określona reakcja przy awarii.
