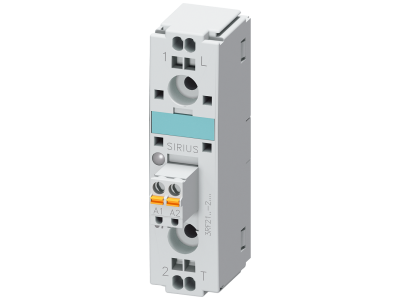

Przekaźnik półprzewodnikowy 3RF2, 1-fazowy, B=22,5mm, 20A 48-460V/24V DC | 3RF2120-2AA04 Siemens

Alternatywny kod produktu: 3RF21202AA04

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Siemens SIRIUS 3RF2120-2AA04 to 1-fazowy SSR o prądzie znamionowym 20 A i napięciu łączeniowym 48–460 V, sterowany napięciem 24 V DC. Dzięki szerokości zaledwie 22,5 mm zapewnia oszczędność miejsca w rozdzielnicy. Bezstykowe przełączanie eliminuje zużycie mechaniczne i gwarantuje cichą pracę – idealne rozwiązanie do obszarów wrażliwych na hałas.

• Prąd znamionowy 20 A: umożliwia bezpieczne przełączanie obciążeń omowych i indukcyjnych o znacznym poborze mocy, bez ryzyka przegrzania styków.
• Napięcie łączeniowe 48–460 V: szeroki zakres napięć pozwala na stosowanie w różnych instalacjach przemysłowych i budynkowych.
• Sterowanie 24 V DC: niskonapięciowy obwód sterowania zwiększa bezpieczeństwo operatora i ułatwia integrację z układami PLC.
• Bezstykowe przełączanie (SSR): brak ruchomych części zapewnia długą żywotność, niezawodność przy wysokich częstotliwościach załączania oraz całkowicie bezgłośną pracę.

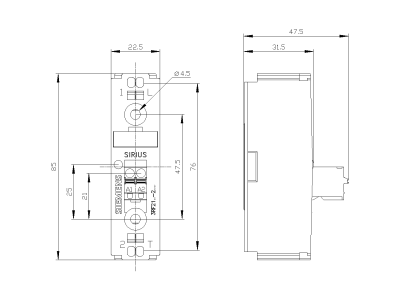

• Szerokość 22,5 mm: kompaktowa obudowa modułowa pozwala na gęste zabudowanie w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik półprzewodnikowy 3RF2120-2AA04 posiada dopuszczenia IEC oraz UL/CSA, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt oznaczony jest znakiem CE.

Zastosowanie

Przekaźnik półprzewodnikowy SIRIUS 3RF21 przeznaczony jest do bezstykowego przełączania obciążeń omowych i indukcyjnych w instalacjach przemysłowych i budynkowych.

• Sterowanie grzejnikami elektrycznymi oraz innymi odbiornikami rezystancyjnymi w procesach technologicznych.
• Załączanie zaworów, cewek elektromagnesów i innych obciążeń indukcyjnych w instalacjach automatyki.
• Praca w obszarach wrażliwych na hałas (biura, szpitale, laboratoria) dzięki całkowicie bezgłośnemu przełączaniu.
• Zastosowanie w aplikacjach wymagających wysokich częstotliwości załączania, np. sterowanie temperaturą metodą PWM.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodów głównych i sterowniczych. Urządzenie montuj na szynie DIN TH35 (TS35). Zaciski przyłączeniowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz warunków środowiskowych. W przypadku pracy z pełnym obciążeniem należy zapewnić odpowiednie warunki chłodzenia – postępuj zgodnie z instrukcją producenta.

FAQ

• Jaki jest stopień ochrony obudowy? W dostarczonych danych nie podano stopnia ochrony. Standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20, jednak szczegółowe informacje znajdziesz w karcie katalogowej producenta.
• Czy przekaźnik wymaga zasilania pomocniczego? Napięcie sterowania wynosi 24 V DC – jest to napięcie wejściowe obwodu sterującego. Należy podać stabilizowane napięcie 24 V DC (nie jest to zasilanie pomocnicze samego urządzenia, a sygnał załączający).
• Czy przekaźnik nadaje się do pracy przy wysokich częstotliwościach przełączania? Tak, dzięki bezstykowej technologii SSR przełączanie odbywa się bez zużycia mechanicznego, dlatego urządzenie jest wyjątkowo niezawodne nawet przy wysokich częstotliwościach załączania (np. sterowanie grzałkami metodą PWM).
