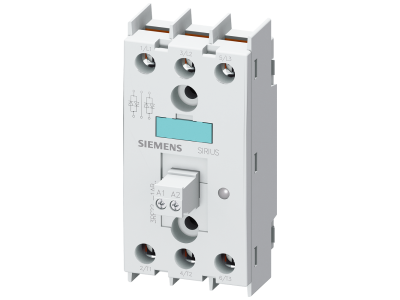

Przekaźnik półprzewodnikowy 3-FAZ. 3RF2, 55A 40 ST. C, 48-600V / 4-30V DC, STER. 2-FAZOWE, PRZYŁ. ŚR | 3RF2255-1AB45 Siemens

Alternatywny kod produktu: 3RF22551AB45

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy 3-fazowy Siemens 3RF2255-1AB45, oznaczony jako 3RF2255-1AB45, przeznaczony jest do bezstykowego przełączania obciążeń w obwodach prądu przemiennego. Urządzenie oferuje prąd znamionowy 55 A przy temperaturze 40°C, co umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania elementów półprzewodnikowych. Zakres napięcia obciążenia od 48 V do 600 V AC zapewnia uniwersalność zastosowania w różnych systemach zasilania. Sterowanie dwufazowe napięciem 4–30 V DC pozwala na bezpośrednie podłączenie do wyjść sterowników PLC lub układów cyfrowych. Przyłącze śrubowe ułatwia instalację i zapewnia pewne połączenie przewodów.

• Prąd znamionowy 55 A / 40°C: Duża obciążalność prądowa umożliwia sterowanie silnikami, grzałkami i innymi odbiornikami o wysokim poborze mocy bez konieczności stosowania dodatkowych styczników.
• Napięcie obciążenia 48–600 V AC: Szeroki zakres napięcia pracy pozwala na stosowanie przekaźnika w instalacjach niskiego napięcia oraz w sieciach o podwyższonym napięciu, np. 400 V.
• Napięcie sterowania 4–30 V DC: Niskonapięciowe sterowanie cyfrowe kompatybilne z typowymi wyjściami PLC, przekaźników i sterowników, co upraszcza integrację w systemach automatyki.
• Sterowanie 2-fazowe: Dwufazowe załączanie redukuje tętnienia i zapewnia płynne przełączanie w aplikacjach trójfazowych, minimalizując zakłócenia w sieci.
• Przyłącze śrubowe: Solidne zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów, ułatwiając montaż i konserwację.

Zgodność z Normami

Przekaźnik półprzewodnikowy Siemens 3RF2255-1AB45 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i jest oznaczony certyfikatem CE. Urządzenie spełnia wymagania standardów DIN w zakresie aparatury modułowej do montażu w szafach sterowniczych.

Zastosowanie

Dzięki swoim parametrom przekaźnik półprzewodnikowy 3RF2255-1AB45 znajduje zastosowanie w wielu gałęziach automatyki przemysłowej i budynkowej, gdzie wymagane jest bezstykowe przełączanie dużych obciążeń.

• Sterowanie grzałkami elektrycznymi w piecach przemysłowych, suszarniach i systemach grzewczych.
• Załączanie i wyłączanie silników asynchronicznych w układach pomp, wentylatorów i przenośników.
• Przełączanie oświetlenia dużej mocy, w tym lamp LED i halogenowych, w halach produkcyjnych i obiektach komercyjnych.
• Integracja z systemami automatyki PLC jako element wykonawczy w procesach produkcyjnych.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przekaźnika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie montuje się na szynie DIN TH35 w szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów zasilających i sterujących. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (55 A) oraz zaleceniami producenta. Moment dokręcania zacisków śrubowych stosować według dokumentacji technicznej dostarczonej z produktem.

FAQ

• Jaki jest prąd znamionowy przekaźnika? Prąd znamionowy wynosi 55 A przy temperaturze otoczenia 40°C.
• Jakie napięcie sterowania jest wymagane? Sterowanie odbywa się napięciem stałym w zakresie 4–30 V DC, co umożliwia bezpośrednie podłączenie do wyjść cyfrowych sterowników PLC.
• Czy sterowanie jest dwufazowe? Tak, przekaźnik posiada sterowanie 2-fazowe, co oznacza, że przełączane są dwie fazy w układzie trójfazowym, zapewniając niezawodne działanie w aplikacjach wymagających przełączania obciążeń symetrycznych.
