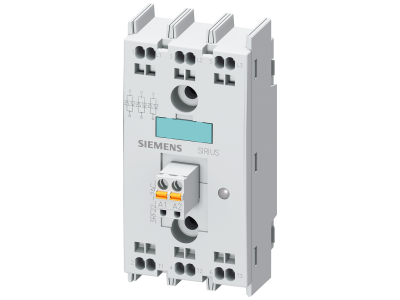

Przekaźnik półprzewodnikowy 2RF2, 3-fazowy 30A 48-600V/4-30V sterowany 3-fazowo DC | 3RF2230-2AC45 Siemens

Alternatywny kod produktu: 3RF22302AC45

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Siemens SIRIUS 3RF22, model 3RF2230-2AC45, to trójfazowy przekaźnik statyczny o prądzie znamionowym 30 A i napięciu łączeniowym 48–600 V AC, sterowany napięciem stałym 4–30 V DC (sterowanie trójfazowe DC). Łączy bezgłośną, bezzużyciową pracę z kompaktową konstrukcją, co czyni go niezawodnym rozwiązaniem do przełączania obciążeń omowych i indukcyjnych w wymagających aplikacjach przemysłowych i budynkowych.

• Prąd znamionowy 30 A: Umożliwia bezpieczne przełączanie obciążeń o znacznym poborze prądu, np. grzałek przemysłowych, bez ryzyka przegrzania styków.
• Napięcie łączeniowe 48–600 V AC: Szeroki zakres napięć roboczych pozwala na uniwersalne zastosowanie w różnych instalacjach trójfazowych.
• Sterowanie napięciem stałym 4–30 V DC (trójfazowe): Zapewnia kompatybilność z typowymi sygnałami sterującymi z PLC, sterowników czy systemów automatyki, a jednoczesne załączanie wszystkich faz gwarantuje symetrię obciążenia.
• Bezgłośne i bezzużyciowe przełączanie: Idealne do stref wrażliwych na hałas (biura, szpitale) oraz przy wysokiej częstotliwości łączeń, eliminując mechaniczne zużycie i zwiększając żywotność układu.
• Kompaktowa konstrukcja i możliwość rozbudowy: Oszczędza miejsce na szynie DIN oraz na powierzchni chłodzącej; istnieje możliwość rozszerzenia funkcji poprzez zatrzaśnięcie standardowych modułów funkcyjnych 3RF29.
• Globalne dopuszczenia IEC oraz UL/CSA: Ułatwiają eksport maszyn i gwarantują zgodność z wymaganiami międzynarodowych norm bezpieczeństwa.

Zgodność z Normami

Przekaźnik półprzewodnikowy SIRIUS 3RF2230-2AC45 posiada dopuszczenia według norm IEC oraz UL/CSA, co potwierdza jego zgodność z wymaganiami europejskimi i amerykańskimi. Urządzenie jest oznakowane znakiem CE.

Zastosowanie

Dzięki parametrom i właściwościom przekaźnik znajduje zastosowanie w sterowaniu obciążeniami omowymi i indukcyjnymi w układach automatyki przemysłowej i budynkowej, gdzie wymagana jest cicha i trwała łączność.

• Sterowanie trójfazowymi grzejnikami elektrycznymi w procesach technologicznych i ogrzewaniu.
• Załączanie zaworów elektromagnetycznych w instalacjach napełniających i przemysłowych.
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją lub ogrzewaniem w strefach wymagających ciszy (biura, sale konferencyjne, szpitale).

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Dobierz przekrój przewodów odpowiednio do prądu obciążenia (30 A) oraz warunków instalacji. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację lub powierzchnię chłodzącą, aby utrzymać temperaturę pracy w dopuszczalnym zakresie.

FAQ

• Czy przekaźnik generuje hałas podczas pracy? Nie, przekaźnik półprzewodnikowy przełącza bezgłośnie, ponieważ nie zawiera ruchomych elementów mechanicznych. Jest idealny do pomieszczeń wymagających ciszy.
• Jakie napięcie sterujące jest wymagane? Sterowanie odbywa się napięciem stałym w zakresie 4–30 V DC (trójfazowe), co pozwala na bezpośrednie podłączenie do wyjść PLC lub innych źródeł DC.
• Czy urządzenie posiada międzynarodowe certyfikaty? Tak, model 3RF2230-2AC45 posiada dopuszczenia według norm IEC oraz UL/CSA, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa.
