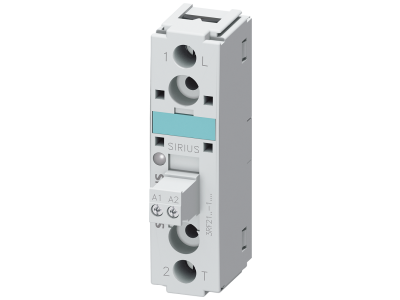

Przekaźnik półprzewodnikowy 1-fazowy 3RF2 szer.całkowita 22,5mm 30A 24-230V/4-30VDC zacisk śrubowy | 3RF2130-1AA42 Siemens

Alternatywny kod produktu: 3RF21301AA42

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy 1-fazowy 3RF2130-1AA42 (Siemens) to komponent do bezstykowego łączenia obciążeń w obwodach prądu przemiennego. Dzięki prądzie znamionowemu 30 A zapewnia bezpieczne przełączanie dużych odbiorników, a kompaktowa szerokość obudowy 22,5 mm umożliwia oszczędność miejsca w rozdzielnicy. Sterowanie niskim napięciem 4–30 V DC pozwala na prostą integrację z układami PLC lub przekaźnikami.

• Prąd obciążenia 30 A: Umożliwia bezawaryjną pracę z odbiornikami o znacznym poborze mocy bez ryzyka przegrzania struktury półprzewodnikowej.
• Szerokość modułu 22,5 mm: Kompaktowy format oszczędza miejsce na szynie DIN, co jest kluczowe w rozdzielnicach o ograniczonej przestrzeni.
• Napięcie sterowania 4–30 V DC: Elastyczność w podłączeniu do niskonapięciowych sygnałów z PLC, sterowników lub przycisków – niski prąd sterujący minimalizuje straty.
• Zakres napięcia obciążenia 24–230 V AC: Przystosowany do typowych sieci instalacyjnych i przemysłowych, bez konieczności stosowania dodatkowych dopasowań.
• Zacisk śrubowy: Solidne i powtarzalne połączenie przewodów – prosty montaż i pewny styk nawet przy wyższych przekrojach żył.

Zgodność z Normami

Przekaźnik 3RF2130-1AA42 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Przeznaczony do pracy w środowisku przemysłowym i budynkowym.

Zastosowanie

Dzięki bezstykowej konstrukcji i szerokiemu zakresowi napięć, przekaźnik półprzewodnikowy 3RF2130-1AA42 sprawdza się wszędzie tam, gdzie wymagana jest szybka i cicha łączność bez mechanicznego zużycia styków. Idealny do aplikacji wymagających dużego MTBF.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi (grzałki, silniki małej mocy, cewki styczników) bez iskrzenia i hałasu.
• Impulsowe załączanie styczników i przekaźników w szafach sterowniczych, szczególnie przy dużej częstotliwości łączeń.
• Sygnalizacja i sterowanie w automatyce budynkowej (oświetlenie, wentylacja, pompy) z integracją przez BMS lub PLC.
• Zastąpienie klasycznych styczników w aplikacjach wymagających pracy bezuderzeniowej i cichej pracy (np. w szpitalach, laboratoriach).

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania i obciążenia. Urządzenie montować na szynie montażowej TH35 (DIN) w pozycji pionowej, zgodnie z dokumentacją producenta. Zaciski śrubowe dokręcać zalecanym momentem (szczegóły w karcie katalogowej). Przekrój przewodów dobrać do prądu obciążenia, uwzględniając warunki chłodzenia przekaźnika – dla prądu 30 A zaleca się min. 4 mm². Zapewnić odpowiednią wentylację obudowy.

FAQ

• Czy przekaźnik posiada wbudowane zabezpieczenie przeciążeniowe? Nie – w standardowej wersji 3RF2130-1AA42 nie ma zintegrowanego zabezpieczenia. Należy zastosować zewnętrzną wkładkę topikową lub wyłącznik nadprądowy dobrany do charakterystyki odbiornika.
• Jaki jest stopień ochrony obudowy? Aparatura modułowa montowana w rozdzielnicy standardowo posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem. Przekaźnik nie jest przystosowany do pracy w wilgotnym lub zapylonym środowisku bez dodatkowej obudowy.
• Czy mogę sterować przekaźnikiem bezpośrednio z przycisku? Tak, pod warunkiem że napięcie sterujące mieści się w zakresie 4–30 V DC i prąd sterujący (kilka mA) jest wystarczający. Do dłuższych przewodów zaleca się stosowanie ekranowania, aby uniknąć zakłóceń.
