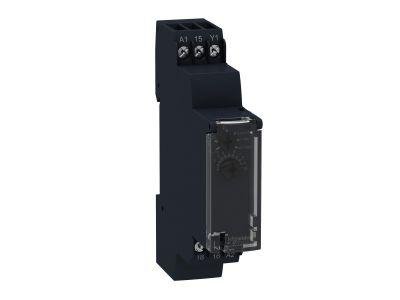

Przekaźnik opóźnionego załączenia 24 240VAC | RE17LAMW Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric RE17LAMW to modułowe urządzenie z funkcją opóźnionego załączenia. Dzięki zakresowi nastaw od 0,1 s do 100 h i uniwersalnemu zasilaniu 24–240 V AC zapewnia elastyczność w sterowaniu czasowym w szerokim spektrum aplikacji. Szerokość zaledwie 17,5 mm (1 moduł) ułatwia zabudowę w rozdzielnicy, a dwa styki przełączane DPDT (2× NO/NC) umożliwiają sterowanie dwoma niezależnymi obwodami.

• Zakres czasowy 0,1 s – 100 h: pokrywa potrzeby od krótkich opóźnień (np. impulsy sygnalizacyjne) po długotrwałe odliczanie w procesach automatyki – jedno urządzenie zastępuje wiele węższych zakresów.
• Zasilanie 24–240 V AC: szeroki zakres napięć roboczych gwarantuje stabilną pracę nawet przy chwilowych spadkach napięcia w sieci, bez konieczności stosowania dodatkowych zasilaczy.
• Szerokość 17,5 mm: kompaktowa obudowa modułowa (wymiar 1P) oszczędza miejsce w szafie sterowniczej i upraszcza projektowanie rozdzielnic.
• Dwa styki przełączane DPDT: możliwość jednoczesnego sterowania dwoma odbiornikami lub konfiguracja jednego zestawu styków jako NO, drugiego jako NC – zwiększa elastyczność aplikacji.
• Zamykana pokrywa z obrotowymi trymerami: precyzyjne ustawienie czasu za pomocą dwóch potencjometrów, a po zamknięciu pokrywy zabezpieczenie przed przypadkową zmianą nastaw – prosta obsługa i pewność działania.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada deklarację zgodności CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury modułowej, gwarantuje bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik RE17LAMW znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne opóźnienie załączenia odbiornika. Doskonale sprawdza się w systemach automatyki budynkowej, sterowaniu oświetleniem oraz procesach przemysłowych.

• Sterowanie oświetleniem w pomieszczeniach socjalnych, toaletach, korytarzach – opóźnienie wyłączenia po opuszczeniu strefy.
• Automatyczne otwieranie drzwi, bram i szlabanów parkingowych – opóźnienie załączenia napędu po sygnale z czujnika.
• Opóźnione załączanie wentylacji, alarmów lub sygnalizacji dźwiękowej – krótkie opóźnienie maskujące fałszywe starty.
• Impulsy czasowe do sterowania cewkami styczników, przekaźników lub wejść PLC – precyzyjne odmierzanie czasu procesu.

Wskazówki Montażowe

Montaż należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35) w rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność styków. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie całego obwodu.

FAQ

• Czy przekaźnik posiada podświetlenie lub wskaźnik stanu? Produkt nie ma wbudowanego podświetlenia. Stan pracy (napięcie zasilania oraz załączenie styków) sygnalizowany jest mechanicznym wskaźnikiem na obudowie – po osiągnięciu zadanego czasu styki zwierają się, co widoczne jest na dźwigni wskaźnika.
• Jaki jest stopień ochrony przekaźnika? Urządzenie przeznaczone jest do montażu w rozdzielnicy, standardowo zapewnia ochronę IP20 (ochrona przed dotykiem palcem i ciałami stałymi powyżej 12 mm). Po zabudowie w szafie sterowniczej należy zapewnić odpowiednią ochronę całej instalacji.
• Jaką funkcję realizuje przekaźnik – opóźnione załączenie czy wyłączenie? RE17LAMW pracuje w trybie opóźnionego załączenia (delay on make). Po podaniu napięcia zasilania rozpoczyna odliczanie zadanego czasu, a po jego upływie zwiera styki. Styki pozostają zwarte tak długo, jak długo utrzymywane jest napięcie zasilania.
